Legrand 变压器次级绕组串并联接线及初级侧抽头调压技术说明
概述
本文档针对 Legrand 双次级绕组变压器，说明次级绕组串联、并联接线方式，以及初级侧多档位抽头调压原理与现场应用场景，供选型、安装调试参考。

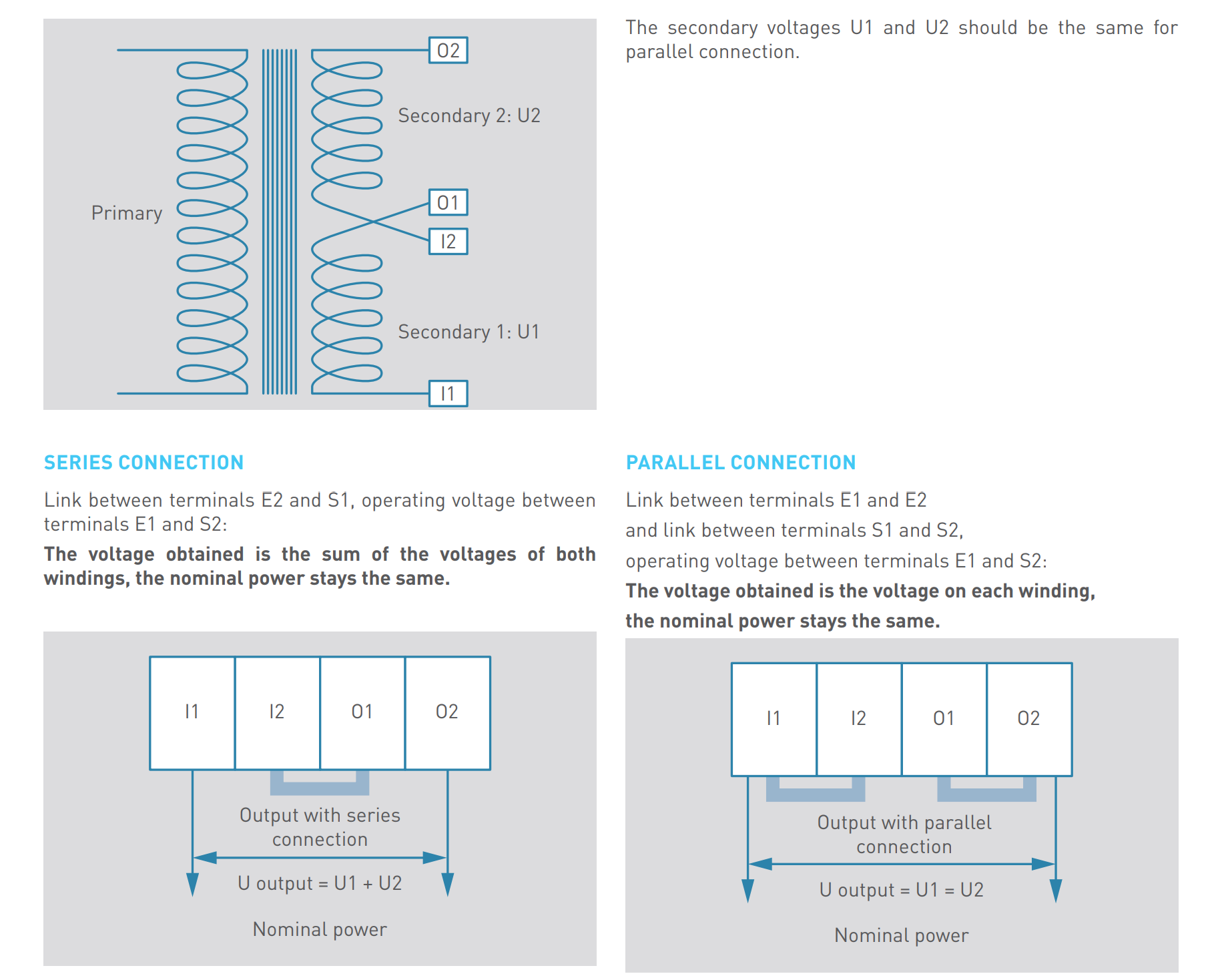

一、次级双绕组串联与并联接线说明
部分 Legrand 变压器配置两组相互独立次级绕组：Secondary1 (U1)、Secondary2 (U2)，可通过外部端子短接实现绕组串联或者并联切换；两种接线方式下变压器额定功率保持不变。

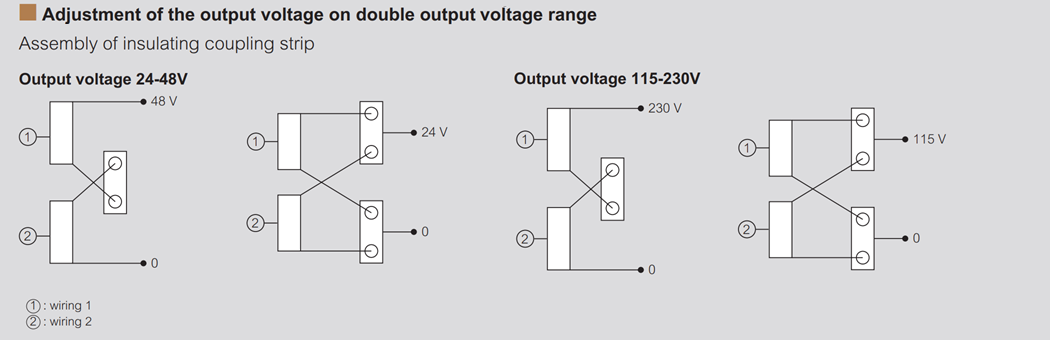

1.1 串联接线（SERIES CONNECTION）
端子短接：E2 与 S1 短接；输出取自 E1、S2
- 输出电压：U output = U1 + U2
- 特性：两个次级绕组电压叠加，获得更高输出电压；整机额定功率维持不变
- 适用场景：现场需要更高次级工作电压
1.2 并联接线（PARALLEL CONNECTION）
⚠️前置条件：并联前务必确认两组次级绕组电压 U1 与 U2 完全一致，电压不等禁止并联，避免绕组环流烧毁变压器。
端子短接：E1 与 E2 短接，S1 与 S2 短接；输出取自 E1、S2
- 输出电压：U output = U1 = U2
- 特性：输出电压等于单绕组电压，可输出更大工作电流；整机额定功率维持不变
- 适用场景：需要提升输出电流，次级电压无需改变
附加提示：部分变压器随机附带一根备用跨接线，用于特定安装工况，实现次级绕组与设备导电部件连接。 Some transformers are supplied with an extra link. This is provided for the requirements of certain installations that require a link between the secondary and the conductive part.
⚠️重要警告：该备用跨接线严禁连接至变压器初级端子之间！

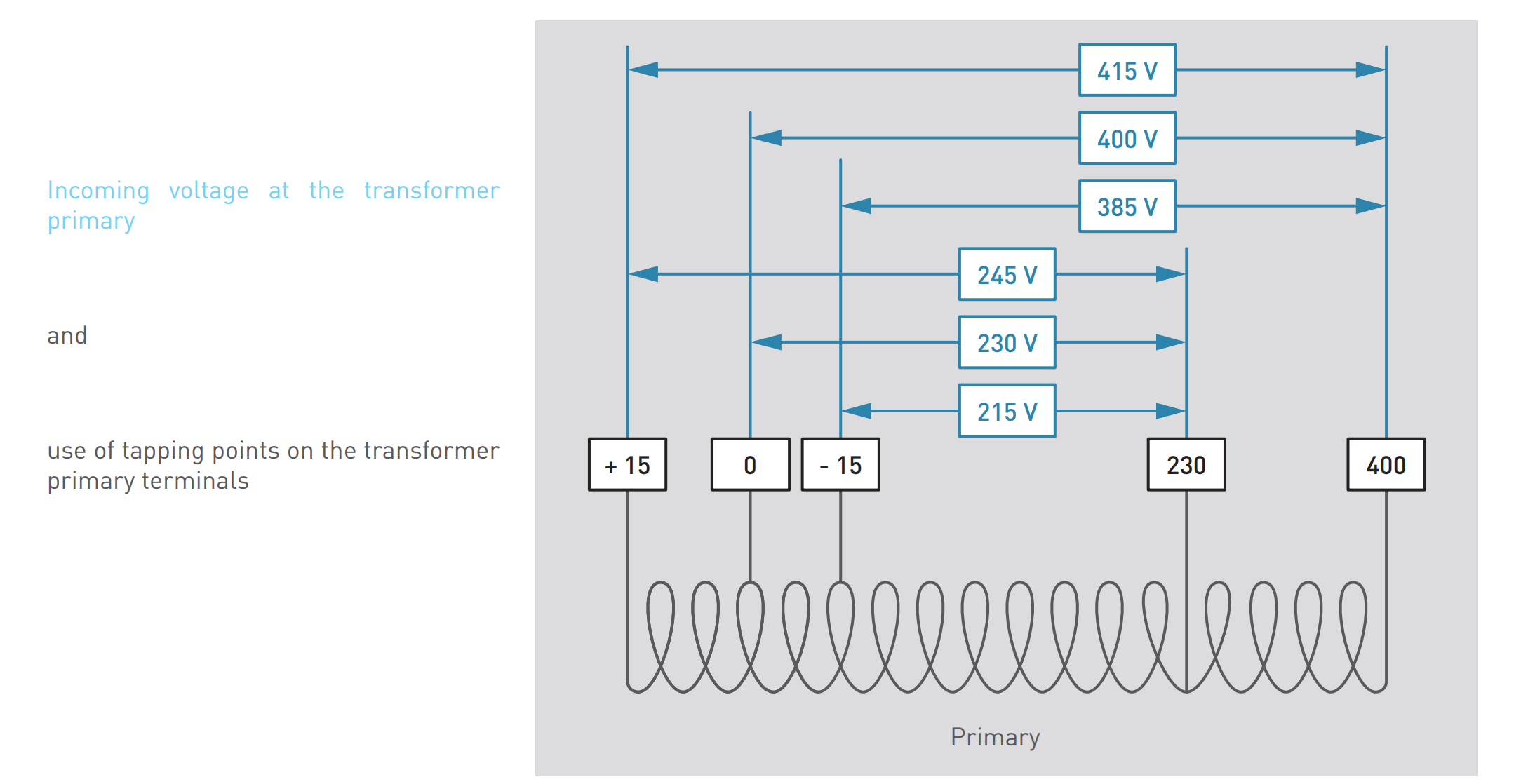

二、初级绕组抽头调压（Tapping points on the primary）
Legrand 变压器初级绕组设有多档位电压抽头。 部分型号调压档位为 ±15V：230V 系统档位 215V‑230V‑245V；400V 系统档位 385V‑400V‑415V。部分型号（0442 41、0442 42、0442 43、0442 44、0442 45、0442 46、0442 47、0442 48、0442 49、0442 50、0442 81、0442 82、0442 83、0442 84、0442 85、0442 86、0442 87、0442 88、0442 89、0442 90、0442 91）调压范围可达 ±20V。通过切换初级抽头档位，改变变比，校正次级输出电压，应对电网电压偏差、轻载过压、长电缆压降三类现场工况。
场景 1：电网输入电压偏离额定值 230V / 400V
变压器初级端子实际进线电压不等于额定 230V 或者 400V 时，选择与实际电网电压匹配的初级抽头档位，适配现场供电条件。
场景 2：负载功率低于变压器额定功率（轻载造成次级电压偏高）
变压器内部存在固有的绕组压降，该压降在满负载条件下才会充分体现；轻载工况内部压降变小，会出现次级空载电压偏高现象。
处理方式：230V 输入机型切换至245V 档位；400V 输入机型切换至415V 档位。 原理：选用更高初级设定档位，增大变比，降低次级输出电压，消除轻载过电压。
场景 3：长距离输出电缆，大电流引发线路压降
输出电流较大时，供电电缆会产生线路压降；线缆较长时，压降会造成设备端供电不足，设备无法正常工作。
处理方式：230V 输入机型切换至215V 档位；400V 输入机型切换至385V 档位。 原理：选用更低初级设定档位，减小变比，抬升次级输出电压，补偿电缆损耗。
总结：以上三种工况，均依靠调整变压器初级抽头档位，完成次级输出电压校正。
参考资料
- EXB19045_TG_LV Transformers_EN.pdf
- LEGRAND CATALOGUE EDITION 2022_FR.PDF
- LEGRAND CATALOGUE EDITION 2023_EN.PDF
