Telemecanique Sensors XCSA、XCSB、XCSC 为同系列金属钥匙式安全联锁开关，广泛用于设备防护门、安全围栏机械互锁，适用于自动化设备安全防护联锁场景，符合 EN/ISO 14119、EN/IEC 60947-5-1、EN/ISO 13849-1、EN/IEC 62061 等国际安全标准。
三款产品外观、壳体防护、抗环境参数高度一致，核心差异不在于壳体强度、抗震等级或固有安全等级，仅在于执行钥匙锁止机制与解锁权限方式。本文完全基于 Telemecanique Sensors 官方产品目录与技术样本，从结构原理 — 安全等级 — 产品定位 — 核心参数 — 应用场景 — 选型建议 — 注意事项等维度，进行技术拆解。
一、结构原理
三款开关外壳防护等级、抗振动冲击标称参数、壳体基础结构完全一致，不存在壳体强度、抗震性能等级差异。产品唯一区别为内部锁止机构：XCSB、XCSC 内置专属锁止零部件，具备钥匙锁止能力；XCSA 无锁止结构，其余硬件通用参数统一。
| 产品系列 | 锁止与解锁方式 | 技术说明 |
|---|---|---|
| XCSA | 执行钥匙无锁止（Without locking of actuating key） | 钥匙插入触发开关后无锁止保持结构，最小拔出力仅20N。防护门回弹、设备震动场景易出现钥匙脱落、回路误断开，仅适配无冲击、无回弹的平稳工况。 |
| XCSB | 钥匙插入锁止 + 按钮手动解锁（With key locking + pushbutton release） | 钥匙插入后自动锁止、无法拔出，锁止状态可承受约1150N常规/1500N最大拉力，显著降低震动、回弹导致的误脱开风险；机身自带手动释放按钮，为常规维护释放结构，非紧急蘑菇头应急释放装置。 |
| XCSC | 钥匙插入锁止 + 专用钥匙解锁（With key locking + key release） | 锁止抗拉能力与XCSB一致，仅可通过配套专用解锁钥匙释放。设备出厂标配2把钥匙，便于统一收管与授权管理，非双钥匙同时动作联锁结构，适配需严格开门权限管控、标准化检修隔离的场景。 |
二、安全等级
三款开关硬件本体无固定PL/Cat等级差异，产品安全等级不由系列型号决定，由整套安全回路架构、冗余设计、监控逻辑与接线方式综合判定。
- 统一高阶合规能力：XCSA / XCSB / XCSC 在匹配对应触点配置、双开关冗余、安全继电器/安全PLC监控、完整诊断接线的前提下，均可达成 Cat.4 / PL e / SIL 3 安全等级。
- 常规基础应用：单开关、标准接线、无额外冗余监控时，行业常规适配 Cat.3 / PL d 回路场景；具体设备合规等级，需依据 ISO 13849 完成专业回路计算与验证。
XCSC 的核心价值是开门权限管控+锁止防误脱，并非硬件本体自带更高安全等级或更强耐造性能。
三、产品定位
| 产品系列 | 产品定位 | 核心特征 |
|---|---|---|
| XCSA | 基础通用型 | 无钥匙锁止结构，结构最简、故障率低、性价比高，适配标准平稳、无回弹、无震动的常规防护场景。 |
| XCSB | 运维便捷锁止型 | 钥匙锁止防误脱，搭配机身按钮快速释放，兼顾抗震动稳定性与设备检修、卡滞排障效率，适配高频调试场景。 |
| XCSC | 授权管控锁止型 | 专用钥匙解锁、双人钥匙收管管理，实现开门权限隔离，杜绝非授权随意开门，适配高危设备检修隔离管控场景。 |
四、核心参数

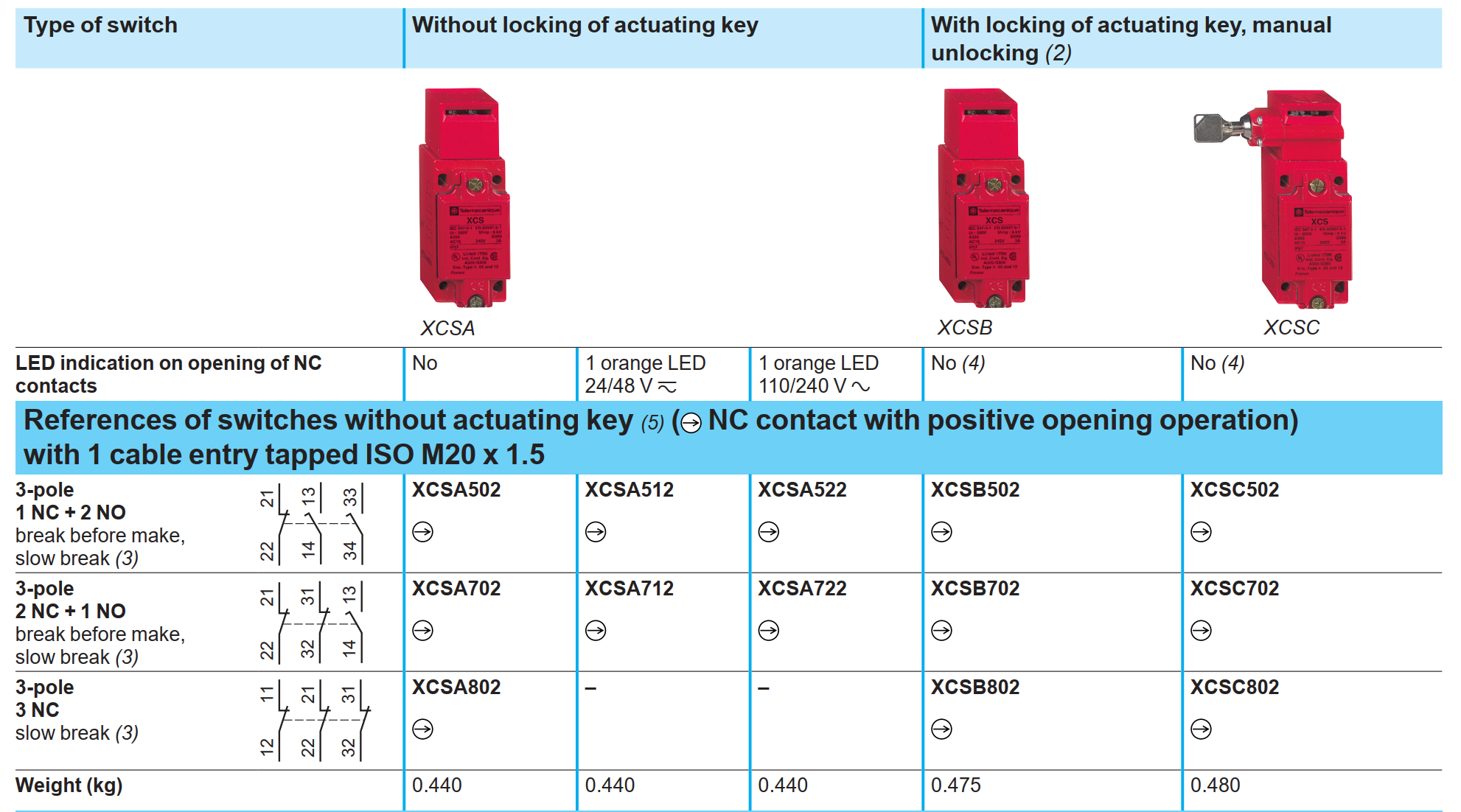

| 对比维度 | XCSA | XCSB | XCSC |
|---|---|---|---|
| 锁止机制 | 钥匙无锁止，易脱落 | 钥匙插入锁止，按钮手动解锁 | 钥匙插入锁止，专用钥匙解锁（标配2把钥匙） |
| 触点配置 | 1NC+2NO / 2NC+1NO / 3NC | 1NC+2NO / 2NC+1NO / 3NC | 1NC+2NO / 2NC+1NO / 3NC |
| 安全等级 | 常规适配PL d/Cat.3；冗余监控达标可达PL e/Cat.4 | 常规适配PL d/Cat.3；冗余监控达标可达PL e/Cat.4 | 常规适配PL d/Cat.3；冗余监控达标可达PL e/Cat.4 |
| 防误脱开能力 | 无锁止，震动/回弹易误脱，拔出力20N | 锁止抗拉1150N（常规）/1500N（最大），大幅降低误脱风险 | 锁止抗拉1150N（常规）/1500N（最大），大幅降低误脱风险 |
| B10d可靠寿命 | 约 500 万次 | 约 300 万次 | 约 300 万次 |
| 壳体材质/防护 | Zamak锌合金壳体 / IP67 | Zamak锌合金壳体 / IP67 | Zamak锌合金壳体 / IP67 |
| 抗振/抗冲击 | 5 gn 振动 / 10 gn 冲击 | 5 gn 振动 / 10 gn 冲击 | 5 gn 振动 / 10 gn 冲击 |
| 核心优势 | 结构极简、故障率低、寿命高、成本最优 | 抗震动误脱、维护释放便捷、适配高频调试 | 权限隔离、授权解锁、规范现场安全管理 |
选型提示：XCSA可靠寿命更高，但无锁止防脱能力；XCSB/XCSC选型价值为锁止防脱与权限管控，并非机械寿命更长。
五、应用场景
1. XCSA 适用场景
仅适用于垂直安装、门体运动平稳、无回弹、无持续震动与冲击的防护门场景，广泛用于普通自动化流水线、常规包装设备、标准防护围栏等低风险通用工况。
选型禁忌：水平安装、滑动门、存在门体回弹、机械震动、设备冲击的工况禁止使用，极易出现钥匙误脱落、安全回路误断开。
2. XCSB 适用场景
适用于存在一般设备振动、需要频繁调试、日常维护开门频次高的自动化设备场景。依托钥匙锁止结构改善震动误脱问题，搭配按钮快速释放，兼顾运行稳定性与运维排障效率。
工况校核提示：持续强冲击、强共振设备，需结合设备振动谱与产品许用参数校核，必要时加装缓冲限位结构。
3. XCSC 适用场景
适用于严格安全授权、检修隔离、规范开门操作的管控场景，如机器人检修门、设备带电调试端口、多人换模工位、高危设备检修隔离点。产品核心优势为权限管控，并非耐震耐造更强；重工、高振工况能否适配，取决于设备工况与安装方式，不取决于产品系列。
六、选型建议
- 优选 XCSA：工况平稳无震动、门体垂直无回弹、追求高可靠寿命与低成本、无防脱及权限管控需求的标准设备。
- 优选 XCSB：现场存在一般震动、设备需频繁调试维护、需要快速手动释放，无需严格开门授权管控。
- 优选 XCSC：高危作业、多人协同工位、需要强制检修隔离、必须专人授权开门，杜绝非合规开启操作。
七、注意事项
- 禁止私自改造机构：严禁打磨、修改锁止结构与触点组件，破坏强制开断安全逻辑将直接导致安全认证失效。
- 正确认知XCSB按钮功能：机身按钮为常规维护释放结构，非紧急应急释放装置；设备安全停机完全依托安全触点与控制系统逻辑实现。
- 工况匹配选型：震动、回弹工况优先选用XCSB/XCSC锁止型号；恶劣工况无需强制选XCSC，无权限管控需求选XCSB即可。
- 安全等级合规配置：项目要求PL e/Cat.4等级时，必须匹配对应触点型号、双开关冗余架构与安全监控系统，不可单靠产品系列达标。
- 钥匙规范化管理：专用钥匙专人集中保管，规范开门权限；XCSC双钥匙建议分场景、分人员管控，保障检修隔离安全。
- 不可替代机械止挡：本开关仅作安全联锁互锁，不得作为机械限位止挡使用，设备必须加装独立限位挡块。
- 支架防拆固定：舌片支架需采用焊接、铆接或不可拆卸螺钉固定，防止人为拆除失效。
- 定期巡检维护：定期检查锁止灵活性、触点通断状态，及时清理粉尘油污，保障机构动作可靠。
免责声明：本文内容为基于elemecanique Sensors官方公开产品资料的标准化技术梳理，仅作选型学习与技术参考，不构成任何商业承诺、技术定论与验收依据。产品功能、参数、认证等级、适配要求，请以施耐德电气官方最新产品手册、官方目录及官方技术公告为准。
