SIEMENS西门子 SITAS 4AM/4AT系列单相变压器订货号解析与选型指南
本文基于西门子官方样本 Siemens IC 10·2014（第 15 章：Single‑Phase Transformers Safety, Isolating, Control and Mains Transformers）及相关产品目录整理，供工程师、采购与备件管理人员参考。
一、产品概述
西门子 4AM / 4AT 系列属于 SIRIUS 低压控制产品家族中的单相变压器，覆盖安全变压器、隔离变压器、控制变压器及电源变压器，典型应用包括：
- 工业机械、流程设备、暖通空调中为控制回路与信号回路供电；
- 电网电压匹配（如 230 V 主电源转 24 V 控制电压）；
- 需要电气隔离或 SELV/PELV 安全特低电压的场合。
关键特性：
| 特性 | 4AM（标准型） | 4AT（高温型） |
|---|---|---|
| 额定环境温度 ta | 40 ℃ | 55 ℃ |
| 绝缘等级 | B 级 | H 级 |
| 执行标准 | IEC 61558‑2‑1 / ‑2‑2 / ‑2‑4 / ‑2‑6 | 同左 |
| 短时过载能力 | 强，支持无熔断器设计 | 同左 |
| 接线方式 | 螺钉端子 / 扁平插片 | 同左 |
| 认证 | cRUus 等，视具体样本行而定 | 同左 |
防护等级：标准供货型号为 IP00（开式），必须安装于控制柜内部。柜外使用需另选带防护外壳的派生型号或加装保护罩。
二、订货号（MLFB）结构

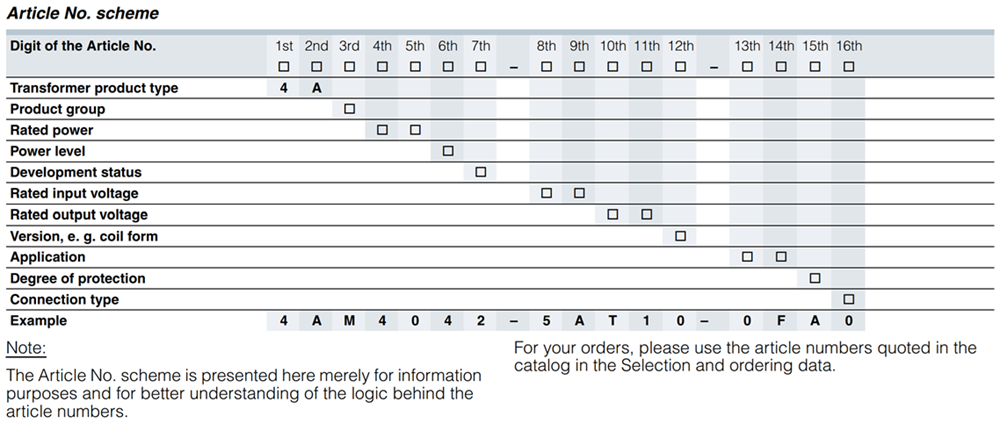

4AM / 4AT 变压器的完整订货号由 16 位字母数字组成，按功能分为三段，以破折号分隔。以4AM2342 – 4TN00 – 0EA0为例。
| 分段 | 字符数 | 示例 | 核心作用 |
|---|---|---|---|
| 第一段 | 7 位 | 4AM2342 | 产品家族、功率框架、铁心尺寸档、设计序号 |
| 第二段 | 5 位 | 4TN00 | 输入电压组、输出电压、绕组形式等选项（整体查表，不可拆字符释义） |
| 第三段 | 4 位 | 0EA0 | 防护基线、接线端子类型、安装方式、供货配置 |
官方说明：该编码结构仅用于理解订货号逻辑。实际订购与替换，请使用西门子官方样本、Industry Mall 或授权分销商提供的完整 MLFB。
1. 第一段：产品与功率模块（7 位）
| 字符位 | 示例 | 含义 | 说明 |
|---|---|---|---|
| 1‑2 | 4A | 产品类型前缀 | SIRIUS 平台下变压器大类标识，固定 |
| 3 | M | 产品组 | M = 4AM 标准型；T = 4AT 高温型 |
| 4‑5 | 23 | 额定功率框架 | 代码组合，需查样本表映射 VA 值（如 23→25 VA，26→63 VA，32→160 VA，40→250 VA） |
| 6 | 4 | 功率等级 / 铁心尺寸档 | 同功率框架下区分不同铁心规格与安装尺寸 |
| 7 | 2 | 开发状态 / 设计序号 | 决定端子布置、抽头结构、内部绕制等细节 |
2. 第二段：电压‑绕组选项块（5 位）
第二段是整体选项块，需对照样本订购表或配置器返回的列值理解，不可将单个字符独立解读。
| 示例 | 查表映射结果 |
|---|---|
-4TN00 | 一次侧 U₁ = 230 V ±5%（带 218 / 230 / 242 V 抽头）；二次侧 U₂ = 24 V AC；标准单次级绕组 |
-5AN00 | 另一输入电压组配置，二次侧 24 V AC（具体参数以样本行为准） |
样本订购表中，第二段不同列对应不同的输入电压范围、抽头组合与输出配置，替换时必须逐列核对。
3. 第三段：连接、安装与供货配置（4 位）
| 字符位 | 示例 | 含义 | 说明 |
|---|---|---|---|
| 第 1 位 | 0 | 防护 / 供货基线 | 0 = IP00 开式标准供货 |
| 第 2 位 | E | 连接类型 | E = 螺钉端子 + 扁平插片；F = 其他端子包（以样本行为准） |
| 第 3 位 | A | 安装方式 | A = 螺钉底板安装；B = DIN 导轨安装套件（如 0EB0） |
| 第 4 位 | 0 | 修订 / 供货占位 | 0 = 标准单机供货 |
常见尾段对照：
| 尾段 | 连接类型 | 安装方式 | 备注 |
|---|---|---|---|
0EA0 | 螺钉端子 + 扁插片 | 螺钉安装 | 标准工业版 |
0EB0 | 螺钉端子 + 扁插片 | DIN 导轨套件 | 带导轨安装附件 |
0FA0 | 螺钉端子（不同端子包） | 螺钉安装 | 样本示例后缀，具体配置查行 |
三、典型型号参数对照
| 订货号 | 额定功率 | 一次侧电压 | 二次侧电压 | 铁心 | 安装方式 | 备注 |
|---|---|---|---|---|---|---|
| 4AM2342‑4TN00‑0EA0 | 25 VA | 230 V ±5%（218/230/242 V） | 24 V AC | EI60/20 | 螺钉安装 | 标准控制变压器 |
| 4AM2642‑4TN00‑0EA0 | 63 VA | 230 V ±5%（218/230/242 V） | 24 V AC | EI66/23 | 螺钉安装 | 标准控制变压器 |
| 4AM3242‑4TN00‑0EA0 | 160 VA | 230 V ±5%（218/230/242 V） | 24 V AC | EI84/30 | 螺钉安装 | 短时过载能力强 |
| 4AM4042‑5AT10‑0FA0 | 250 VA | 4000 V ±5%（380/400/420 V） | 230 V AC | EI96/36 | 螺钉安装 | — |
| 4AM2342‑4TN00‑0EB0 | 25 VA | 230 V ±5%（218/230/242 V） | 24 V AC | EI60/20 | DIN 导轨 | 带导轨套件 |
| 4AM2342-5AN00-0EA0 | 25 VA | 230 V ±5%（218/230/242 V） | 24 V AC | EI66/23 | 螺钉安装 | 标准控制变压器 |
以上参数基于 Siemens IC 10·2014 样本整理，实际项目请以最新官方数据为准。
四、选型与备件替换要点
- 禁止手动拼接 MLFB：编码表仅用于理解逻辑，采购与替换必须使用完整订货号，由西门子或授权分销商按最新样本确认。
- 电压与绕组核对：第二段选项块决定输入/输出电压与抽头，编码不同不可直接互换。
- 机械接口：功率框架（第 4‑5 位）与铁心档（第 6 位）共同决定安装尺寸与孔距；尾段安装码（
A/B）决定螺钉装或导轨装，机械上不兼容时不可互换。 - 认证要求：出口设备或客户指定 cRUus 等认证时，需核对样本行的合规声明，认证信息不隐含在尾码字母中。
- 防护等级：标准型 IP00 必须柜内安装；若需在柜外使用，应另选带外壳型号或加装防护。
- 修订版本：尾号末位变化可能代表产品改进，替换前确认兼容性，以完整 MLFB 为准。
五、常见误区
| 误区 | 正确说明 |
|---|---|
| 订货号每个字符都有独立固定含义，可自行拆开拼号下单 | 第二段为整体选项块，须对照样本列；严禁手拼 MLFB 采购 |
尾码 EA = CE 认证，FA = UL/cRUus 认证 | 尾码定义连接与安装包，认证属性需查具体产品行 |
| 只要功率相同，不同 MLFB 可直接互换 | 电压、抽头、端子、安装、认证等均可能影响互换性 |
| 4AM 全系列 IP00，无例外 | 标准供货为 IP00，存在带外壳派生型号，以完整 MLFB 为准 |
| 修改尾号最后一位即可得到改版型号 | 改版对应完整 MLFB 变更，不可只改单个字符 |
六、总结
正确理解 4AM / 4AT 变压器订货号结构，有助于快速识别产品规格、降低备件管理风险。本文梳理的编码逻辑与对照表，可作为技术交流与初步筛选的参考，但最终选型、采购与替换，必须以西门子官方样本、Industry Mall 配置器或授权分销商确认的完整 MLFB 及技术数据表为准。
