▣ SUMMARY

高思（GAOSSI®）专业供应日本三菱电机（MITSUBISHI ELECTRIC）品牌MELSEC Q系列PLC控制器CC-Link主站/本地模块（マスタ・ローカルユニット）QJ61BT11N网络模块产品，应用于光伏、机床、冲床/压力机、注塑成型机、汽车、纺织、包装印刷、食品饮料、电子半导体、新能源等领域。

—— ◇ ——

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
CC-Link网络模块/主站/本地模块（マスタ・ローカルユニット）	QJ61BT11N	MELSEC Q系列
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
MITSUBISHI ELECTRIC 三菱电机	日本	—

▊ 型号

高思（GAOSSI®）专业供应以下系列型号产品：

☑ 系列型号

产品	型号	描述
CC-Link IE 控制层网络	QJ71GP21-SX	多模光纤电缆、双回路、控制器网络（控制/普通站）
CC-Link IE 控制层网络	QJ71GP21S-SX	多模光纤电缆、双回路、控制器网络（控制/普通站），带外部供电功能
MELSECNET/H 光纤回路 (SI)	QJ71LP21-25	SI/QSI /H-PCF /宽带H-PCF 光纤电缆、双回路、 控制器网络（控制/普通站）或远程I/O网络（远程主站）
MELSECNET/H 光纤回路 (SI)	QJ71LP21S-25	SI/QSI /H-PCF /宽带H-PCF 光纤电缆、双回路、 控制器网络（控制/普通站）或远程I/O网络（远程主站），带外部供电功能
MELSECNET/H 光纤回路 (SI)	QJ72LP25-25	SI/QSI/H-PCF  /宽带H-PCF 光纤电缆、双回路、远程I/O网络（远程I/O站）
MELSECNET/H 光纤回路 (GI)	QJ71LP21G	GI-50/125光纤电缆、双回路、控制器网络（控制/普通站）或远程I/O网络（远程主站）
MELSECNET/H 光纤回路 (GI)	QJ72LP25G	GI-50/125光纤电缆、双回路、远程I/O网络（远程I/O站）
MELSECNET/H 同轴总线	QJ71BR11	3C-2V/5C-2V 同轴电缆、单总线、控制器网络（控制/普通站）或远程I/O网络（远程主站）
MELSECNET/H 同轴总线	QJ72BR15	3C-2V/5C-2V 同轴电缆、单总线、远程I/O网络（远程I/O站）
MELSECNET/H 双绞线总线	QJ71NT11B	双绞电缆、单总线、控制器网络（控制/普通站）
CC-Link IE 现场层网络	QJ71GF11-T2	主站/本地站，与CC-Link IE 现场网络兼容
CC-Link	QJ61BT11N	主站/本地站，与CC-Link 版本2兼容
CC-Link/LT	QJ61CL12	主站

说明：CC-Link 是能够同时执行系统控制与信息处理的高速现场网络，提供高速可靠的输入/输出响应以及高度灵活的扩展性。得益于这一突出性能，该网络获得了 SEMI 认证。CC-Link 是源于日本开发、世界标准级开放式现场网络，占据了极大的市场份额，并赢得了客户的信赖。

☑ 型号说明

• 略

提示：了解更多系列型号，可咨询客服、或点击【MITSUBISHI 三菱电机】。

▊ 规格

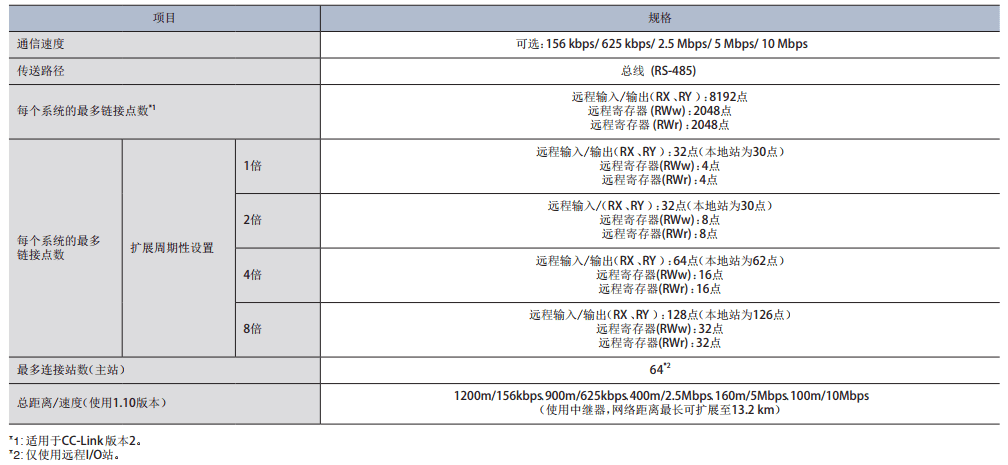

☑ 规格参数（中文）

☑ 规格参数（日文）

伝送速度	156kbps／625kbps／2.5Mbps／5Mbps／10Mbps（選択可能）
156kbps時最大ケーブル総延長（最大伝送距離）	1200m
625kbps時最大ケーブル総延長（最大伝送距離）	900m
2.5Mbps時最大ケーブル総延長（最大伝送距離）	400m
5Mbps時最大ケーブル総延長（最大伝送距離）	160m
10Mbps時最大ケーブル総延長（最大伝送距離）	100m
局種別	マスタ局（Ver.1マスタ局またはVer.2マスタ局） ローカル局（Ver.1ローカル局またはVer.2ローカル局）
マスタ局時 最大接続台数	64台
ローカル局時 占有局数	1～4局
通信方式	ブロードキャストポーリング方式
同期方式	フレーム同期方式
符号化方式	NRZI符号（Non Return to Zero Inverted）
伝送路形式	バス（RS-485）
伝送フォーマット	HDLC準拠
誤り制御方式	CRC（X16＋X12＋X5＋1）
通信ケーブル	Ver.1.10対応CC-Link専用ケーブル CC-Link専用ケーブル（Ver.1.00対応） CC-Link専用高性能ケーブル（Ver.1.00対応）
入出力占有点数	32点（I/O割付：インテリ 32点）
DC5V内部消費電流	0.46A
外形寸法 mm	98×27.4×90
質量	0.12kg

说明：以上规格参数源自于产品目录或企业官网。

▊ 特点

• CC-Link 以可靠的现场总线技术为基础， 能够高速转移大量的位数据（例如ON/OFF 继电器状态）和字数据。
• CC-Link 保持循环传送的一致性，并将循环传送与信息（瞬时）通信分开，从而保证了准时性。即使信息通信达到饱和，也不会影响链接扫描时间。
• QJ61BT11N 模块支持CC-Link 版本1和版本2，可用作本地站或主站模块。

▊ 应用

• 应用于光伏、机床、冲床/压力机、注塑成型机、汽车、纺织、包装印刷、食品饮料、电子半导体、新能源等领域。
