▣ SUMMARY

高思（GAOSSI®）专业供应日本三菱电机（MITSUBISHI ELECTRIC）品牌CC-Link用接口模块（インタフェースブロック，interface block）FX3U-64CCL产品，应用于光伏、机床、冲床/压力机、注塑成型机、汽车、纺织、包装印刷、食品饮料、电子半导体、新能源等领域。

—— ◇ ——

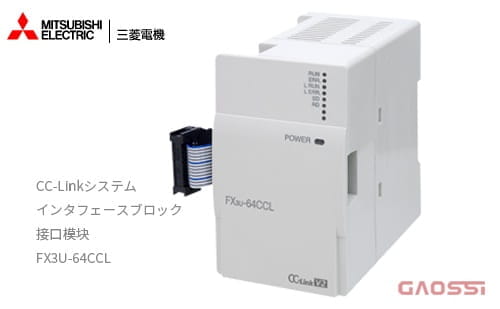

MITSUBISHI ELECTRIC 三菱电机 CC-Linkシステムインタフェースブロック FX3U-64CCL FX3U-64CCL接口模块 - GAOSSI

▣ BRIEF INTRODUCTION

• 略

产品介绍

—— 製品紹介 | Product Introduction ——

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
接口模块（インタフェースブロック，interface block）	FX3U-64CCL	FX3U系列
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
MITSUBISHI ELECTRIC 三菱电机	日本	—

▊ 型号

高思（GAOSSI®）专业供应以下系列型号产品：

☑ 系列型号

形名	機能	DC5V消費電流	DC24V消費電流外部給電	DC24V消費電流内部給電	入力占有点数	入出力兼用占有点数	出力占有点数	入出力合計点数
FX3U-16CCL-M	CC-Link V2対応マスタブロック	－	240mA	－	＊3	8	＊3	＊3
FX3U-64CCL	CC-Link V2対応インタフェースブロック	－	220mA	－	－	8	－	8
FX2N-32CCL	CC-Linkインタフェースブロック	130mA	50mA	－	－	8	－	8
FX2N-64CL-M	CC-Link/LT用マスタブロック	190mA	専用電源アダプタより給電	＊3	8	＊3	＊3

☑ 型号说明

• 略

提示：了解更多系列型号，可咨询客服、或点击【MITSUBISHI 三菱电机】。

▊ 规格

☑ 规格参数

CC-Linkバージョン	Ver.2.00(Ver.1.10もサポート)
適用シーケンサ	FX5U，FX5UC，FX3G，FX3U，FX3GC，FX3UC(Ver.2.20 SER No.55**** 2005年5月生産品以降) ※シーケンサ基本ユニット1台に対して64CCLを1台のみ接続できます。＜FX5U、FX5UC CPUユニットへの接続について＞ FX5U、FX5UCへの接続は、FX5-CNV-BUSまたはFX5-CNV-BUSCが必要です。システム構成により、どちらかを選択してください。＜コネクタタイプシーケンサへの接続について＞ FX3GC，FX3UCへの接続は、FX2NC-CNV-IFまたはFX3UC-1PS-5Vが必要です。
入出力占有点数	8点(入力，出力どちらでカウントしてもよい)
質量	0.3kg
通信方式	ブロードキャストポーリング方式
伝送路形式	バス(RS-485)
伝送速度	156Kbps/625Kbps/2.5Mbps/5Mbps/10Mbps，選択可能(ロータリスイッチで設定)
伝送フォーマット	HDLC準拠
同期方式	フラグ同期方式
符号化方式	NRZI方式
誤り制御方式	CRC(X¹⁶+X¹²+X⁵+1)
局種別	インテリジェントデバイス局
局番	1～64局(ロータリスイッチで設定)
占有局数	1～4局(ロータリスイッチで設定)
最大ケーブル総延長(最大伝送距離)	CC-Link仕様による。
リモート入出力点数	1局あたりのリモート入出力点数は、入力32点，出力32点。（拡張サイクリック設定により1倍～8倍の設定あり）ただし、最終局の上位16点はCC-Linkシステムがシステムエリアとして占有します。
リモートレジスタ点数	1局あたりのリモートレジスタ点数は、RW書込みエリア4点，RW読出しエリア4点。（拡張サイクリック設定により1倍～8倍の設定あり）
接続ケーブル	CC-Link専用ケーブル，CC-Link専用高性能ケーブル，Ver.1.10対応CC-Link専用ケーブルケーブルの混在はできません。
シーケンサとの交信	FROM/TO命令(もしくはバッファメモリの直接指定)にてバッファメモリを介して行う
許容瞬時停電時間	PS1：1ms以下の瞬時停電に対し動作を継続
表示(LED)	RD，SD，RUN，ERR.，L RUN，L ERR.，POWER
絶縁方式	ネットワークバスと内部電源はホトカプラ絶縁
電源	DC5V内部給電：シーケンサのDC5Vは使用しません。(DC5Vは、DC24V外部電源から変換します) DC24V外部給電：外部端子台より給電。(+20% -15% リップル(p-p)5%以内)
消費電流	220mA

说明：以上规格参数源自于产品目录或企业官网。

▊ 特点

• FX3U-64CCL 型 CC-Link 接口块是用于将 FX5U/FX5UC CPU 模块和 FX3G/FX3U/FX3GC/FX3UC 定序器连接到 CC-Link 的特殊扩展块。（CC-Link V2 兼容）

▊ 应用

• 应用于光伏、机床、冲床/压力机、注塑成型机、汽车、纺织、包装印刷、食品饮料、电子半导体、新能源等领域。

—— ✤ ——
