案例 | 无锡|Legrand 罗格朗单相隔离变压器 0 442 67,630VA

▊ 概要

高思（GAOSSI^®）专业供应法国罗格朗（Legrand）品牌紧凑型开放式控制面板变压器（compact transformers open type single phase）0442系列044267（630VA,230~400V ac输入,115/230V ac输出）等产品，应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。

—— ◇ ——

▣ BRIEF INTRODUCTION

控制与信号变压器（control, signalling and safety isolation transformers open type single phase）
0442系列
044267
630VA,230~400V AC,115/230V
单相隔离变压器

TRANSFORMATEUR DE COMMANDE ET SÉCURITÉ À CONNEXION À VIS PRIMAIRE 230V À 400V ET SECONDAIRE 115V~230V – 630VA

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
控制与信号变压器（control, signalling and safety isolation transformers open type single phase）	044267	0442系列
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
罗格朗（Legrand）	法国	法国

※ 提示：了解更多规格参数，可咨询客服。

▊ 客户

无锡市某客户

▊ 实图

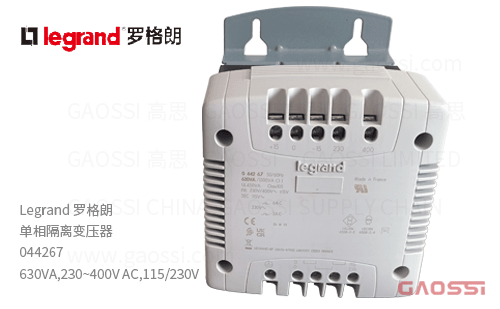

图1 LEGRAND 罗格朗单相隔离变压器 044267, 630VA实物展示 – 高思（GAOSSI®）原装进口正品保证库存现货

※ 了解更多产品参数，请参考：Legrand 罗格朗隔离变压器044267,630VA,230~400V输入,115V输出 – GAOSSI CHINA

提示：了解更多系列型号，可咨询客服、参考产品目录或企业官网。

无锡 | LEGRAND 罗格朗单相隔离变压器 044267，630VA

Wuxi | LEGRAND Single‑phase Isolation Transformer 044267, 630VA

一、项目背景

无锡某自动化成套企业承接长三角机械设备制造企业的电控成套项目，设备集成伺服驱动单元、PLC 控制器、在线检测仪表、工业通讯模块。车间工况存在变频器谐波干扰、电网电压波动、共模噪声突出等问题，强电侧干扰容易引发检测数据漂移、工业通讯丢包、控制器误动作。项目需要大功率单相隔离变压器实现强弱电回路电气隔离，抑制传导干扰，保障整套自动化设备长期稳定不间断运行。

Project Background

An automation complete‑set enterprise in Wuxi undertakes electrical control complete‑set projects for mechanical equipment manufacturers in Yangtze River Delta. The equipment integrates servo drive units, PLC controllers, on‑site measuring instruments and industrial communication modules. The workshop is subject to harmonic interference from frequency converters, grid voltage fluctuation and prominent common‑mode noise. Interference from power circuits may cause measuring data drift, industrial communication packet loss and false action of controllers. The project requires high‑power single‑phase isolation transformer to realize galvanic isolation between strong and weak‑current circuits, suppress conducted interference and ensure long‑term stable and uninterrupted operation of the whole set of automated equipment.

二、产品选型

结合项目负载功率、控制柜图纸规范与 EMC 抗干扰设计要求，客户选用法国原装进口 LEGRAND 罗格朗 044267 单相隔离变压器。该型号属于 0442 系列控制与信号隔离变压器，底盘安装（非 DIN 导轨安装），螺丝接线端子；初级 230‑400V±15V 宽电压输入，次级 115‑230V 双电压输出；IEC/CSA 标准容量 630VA，UL 标准容量 450VA，短时允许瞬时功率 1300VA（cosφ=0.5）；B 级绝缘，相对短路电压 uk=3.40%，防护等级 IPxxA，IK04 抗冲击等级，出厂标配 2 组耦合条。产品符合 IEC EN 61558‑2‑2、EN 61558‑2‑4、UL5085、CSA C22‑2‑N°66 标准，适配 50/60Hz 工频，满足自动化设备连续带载运行的成套设计要求。

Product Selection

According to project load power, cabinet drawing specifications and EMC anti‑interference design requirements, the customer adopted original French imported LEGRAND 044267 single‑phase isolation transformer. It belongs to LEGRAND 0442 series control and signalling isolation transformers with chassis mounting (not DIN‑rail mounting) and screw‑type wiring terminals. It features wide primary input of 230‑400V±15V and dual secondary output of 115‑230V. Rated capacity is 630VA under IEC/CSA standard and 450VA under UL standard, with admissible instantaneous power up to 1300VA (cosφ=0.5). It adopts Class‑B insulation with relative short‑circuit voltage uk=3.40%, IPxxA protection degree and IK04 impact resistance grade, delivered with two coupling bars as standard accessories. Complying with IEC EN 61558‑2‑2, EN 61558‑2‑4, UL5085 and CSA C22‑2‑N°66 standards, it supports 50/60Hz power frequency and meets the complete‑set design requirements for continuous loaded operation of automated equipment.

三、应用效果

044267 变压器投入电控成套设备运行之后，整机带载工况表现稳定。依靠 3.40% 受控短路电压实现可靠电气隔离，有效阻隔变频器谐波、电网杂波、共模噪声向弱电控制回路传导，解决仪表数据跳变、通讯丢包、控制器误触发等故障现象。产品满载运行温升可控，工作噪音低；底盘固定安装，适配控制柜柜体开孔布局，无需大规模改动原有成套柜结构。设备满足 EN 60204‑1、EN 61439‑1 设备成套标准，顺利通过成套厂出厂检验以及终端设备厂现场验收。

Application Results

After the 044267 transformer was put into operation in electrical control complete‑set equipment, it operates stably under load. With controlled short‑circuit voltage of 3.40%, it achieves reliable galvanic isolation, effectively blocking transmission of frequency‑converter harmonics, grid noise and common‑mode noise to weak‑current control loops, eliminating malfunctions including instrument data jumping, communication packet loss and false triggering of controllers. It has controllable temperature rise and low noise under full‑load condition. Chassis‑mounting mode fits cabinet layout without large‑scale modification of original control cabinet. Compliant with EN 60204‑1 and EN 61439‑1 complete‑set standards, it has passed factory inspection of panel builder and on‑site acceptance of end‑user equipment manufacturer.

四、典型优势

・IEC/CSA 标准 630VA、UL 标准 450VA，瞬时允许功率 1300VA（cosφ=0.5），适配多组仪表、PLC、通讯回路集中隔离供电；
・法国原装进口罗格朗 0442 系列正品，满足 IEC EN 61558‑2‑2/2‑4、UL5085、CSA C22‑2‑N°66 多重国际认证；
・B 级绝缘材质，相对短路电压 uk=3.40%，隔离性能稳定，抑制工业现场谐波与共模干扰；
・初级 230‑400V±15V 宽幅输入，次级 115‑230V 双档位输出，适配工厂电网波动与多电压负载；
・底盘固定安装，螺丝接线端子，出厂标配 2 根耦合条，适配工业电控柜成套集成；
・IPxxA 防护等级、IK04 抗冲击等级，耐受车间粉尘、振动工况；
・满足 EN 60204‑1、EN 61439‑1 成套设备标准，可直接用于自动化设备整机报验。

Key Advantages

・630VA under IEC/CSA standard, 450VA under UL standard, admissible instantaneous power 1300VA (cosφ=0.5), suitable for centralized isolation power supply for multiple instruments, PLCs and communication loops
・Genuine original French‑imported LEGRAND 0442‑series product with multiple international certifications: IEC EN 61558‑2‑2/2‑4, UL5085, CSA C22‑2‑N°66
・Class‑B insulation material, relative short‑circuit voltage uk=3.40%, stable galvanic isolation performance to suppress harmonics and common‑mode interference in industrial sites
・Wide primary input 230‑400V±15V, dual secondary output 115‑230V, adapting to factory grid fluctuation and multi‑voltage loads
・Chassis mounting, screw‑type wiring terminals, two coupling bars supplied as standard for integration in industrial electrical cabinets
・IPxxA protection degree and IK04 impact resistance grade, resistant to dust and vibration in workshop environment
・Compliant with EN 60204‑1 and EN 61439‑1 complete‑set equipment standards, applicable for whole‑machine inspection of automation equipment

五、总结

本次无锡自动化成套项目采用罗格朗原厂 044267 单相隔离变压器，依托产品官方标定的功率参数、受控短路隔离特性以及完备的国际认证，解决自动化设备强弱电隔离、谐波抑制、信号抗干扰的核心需求。

Conclusion

This Wuxi automation complete‑set project adopts original LEGRAND 044267 single‑phase isolation transformer. Relying on officially‑calibrated power parameters, controlled short‑circuit isolation characteristics and complete international certifications, it solves core requirements of strong‑weak current separation, harmonic suppression and signal anti‑interference for automation equipment.

—— ✤ ——
