TAKEX 竹中电子 光电传感器 CS-R85 被动式颜色传感器

▊ 概要

高思（GAOSSI^®）专业供应日本TAKEX竹中电子品牌光电传感器（光電子センサ，Photoelectric Sensor）CS-R85等传感器产品。应用在半导体、液晶、精密机械、电子部品、自动组装、汽车、食品、药品等领域。

—— ◇ ——

※ Pictures shown are for illustrative purposes only.

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
光电传感器（光電子センサ，Photoelectric Sensor）	CS-R85	—
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
TAKEX 竹中电子	日本	日本

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

型式	操作電源	検出方式	検出距離（mm）	出力モード	動作モード	光源	保護構造	接続方式	種類
CS-R85	DC12～24V	色比率判別		NPN	1色ティーチング	外部光源		コード引出し式	ティーチング式

说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

☑ 型号说明

• 略

☑ 型号示例

CS-R85

提示：了解更多系列型号，可咨询客服。

▊ 规格

☑ 规格参数

検出方式	Ｒ／Ｇ／Ｂ受光素子による色比率判別
検出距離	使用環境により変動します
標準検知対象	可視光を発光する光源
操作電源	DC12～24V±10％　リップル10％以下
消費電力	DC24V時　1000mW以下（消費電流　40mA以下）
基準色登録	ティーチング式　１色（モード１設定時）／ティーチング式　３色（モード３設定時）
基準色設定方式	1点ティーチング／2点ティーチング
外部入出力	1入力 １出力（モード１設定時）　／　３出力（モード３設定時）
外部ティーチング入力	無電圧入力（有接点・無接点）（モード１設定時のみ）
出力モード	NPN/PNPオープンコレクタ出力（操作切替） 負荷電流50mA（DC30V）以下、残留電圧２V以下
動作モード	基準色と”一致ＯＮ” / “一致ＯＦＦ”切り換え式
タイマ	オンディレイ／オフディレイ/ワンショット／タイマなし タイマ時間：　1ms～999ms(1ms間隔で設定可能)
応答時間	Auto（最速10ms以下 ワークの点灯条件による） / 50ms以下 / 100ms以下 / 250ms以下 / 500ms以下 （選択式）

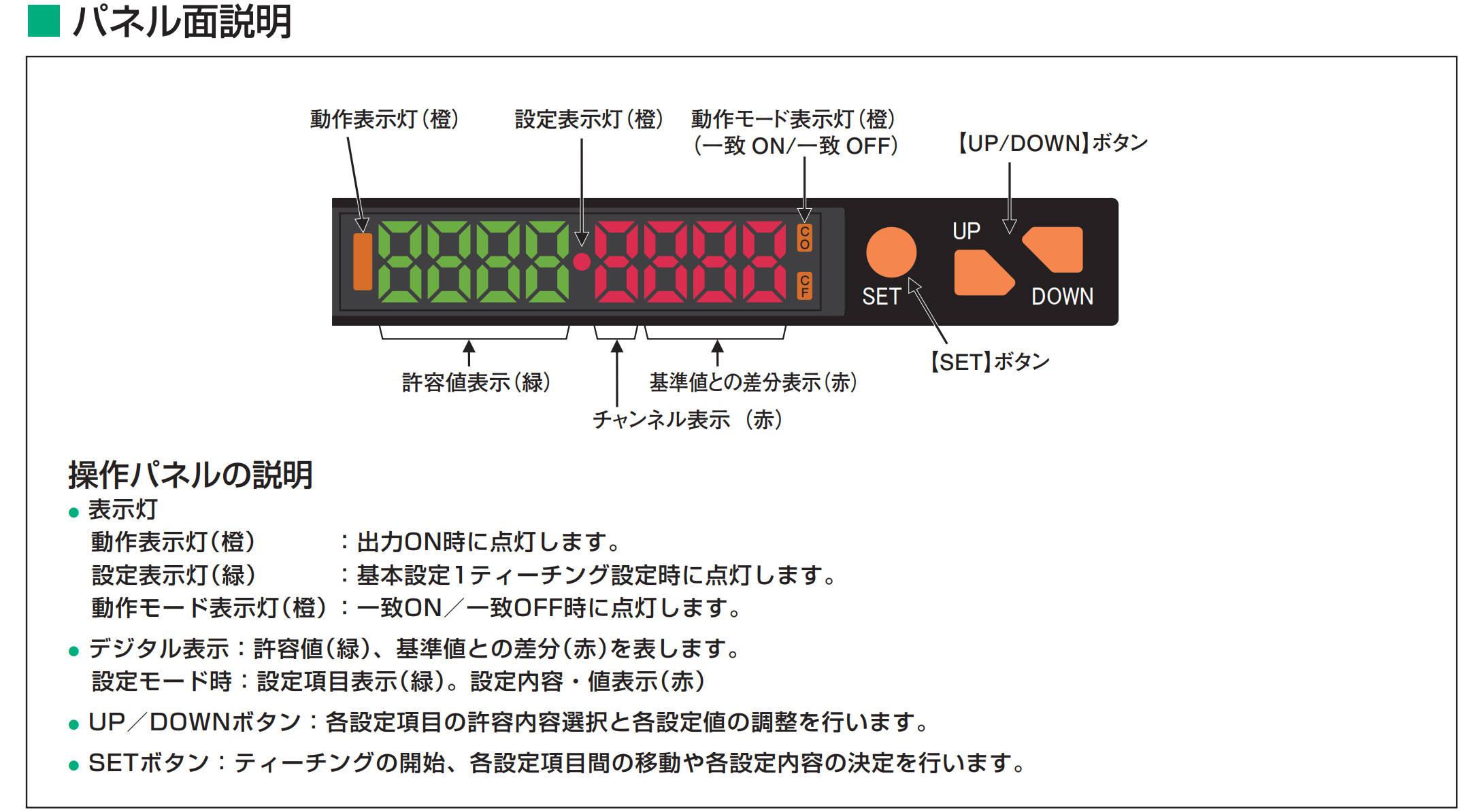

表示灯	動作表示灯、設定表示灯、一致ＯＮ（NO）/　一致ＯＦＦ（NC）表示灯：橙色LED
ディスプレイ	許容値表示：緑色LED4桁　/　色比率の最大差表示：赤色LED4桁
保護回路	電源逆接続保護、出力ショート保護
材質	ポリカーボネイト（PC）
接続方式	コード引き出し式（外径φ4.2） 0.2ｍｍ2×5芯　2ｍ
付属品	取扱説明書

環境性能

使用周囲温度	-25～+55℃（氷結しないこと）
使用周囲湿度	35～85％RH（結露しないこと）
保護構造	IP40
耐振動	10～55Hz　複振幅1.5mm　X,Y,Z各方向2時間
耐衝撃	500m/s2　X,Y,Z方向　各3回
耐電圧	AC1000V　1分間
絶縁抵抗	DC500Vメガ　20MΩ

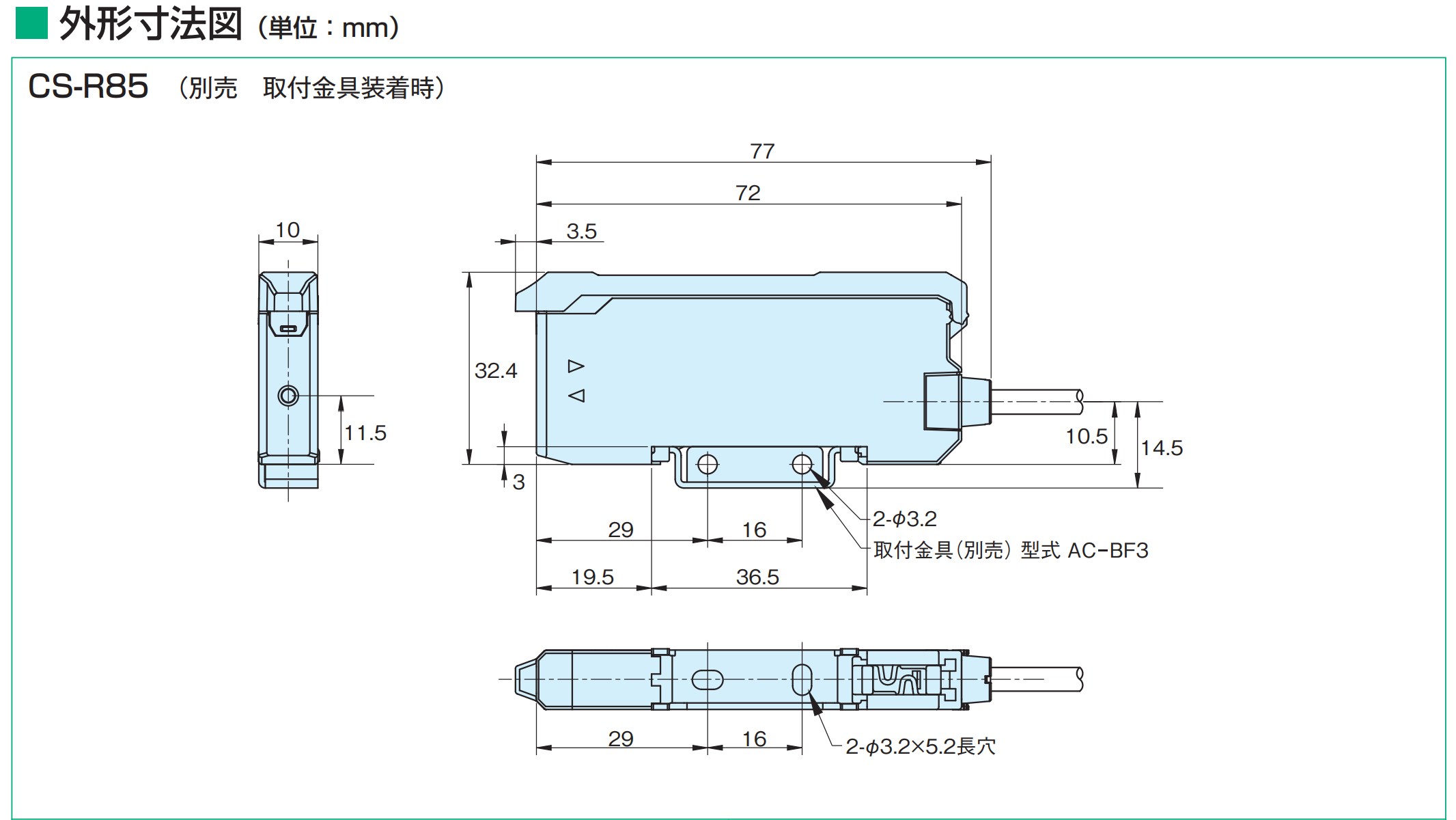

☑ 外形规格

说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

▊ 特点

• LEDの色判別に最適
モードの選択により、最大3色まで基準光を登録可能。
• リニューアル
互換性を維持しながら基本性能を大幅に向上。
2画面表示、大きな設定ボタンの採用により、使いやすさと抜群の操作性を実現。
• パルス点灯LED光源にも対応
• NPN/PNP 2出力
保守在庫機種の削減に貢献。
• 外部ティーチング入力を装備
遠隔操作によるティーチングが可能。
※モード1設定時のみ

▊ 应用

• 应用在半导体、液晶、精密机械、电子部品、自动组装、汽车、食品、药品等领域。
