TAKEX 竹中电子 光电传感器 G Mini系列 超小型 放大器内置GS20N,GS20PN,GS20RN,GS20RPN, GS20RSN,GS20RSPN,GS20SN,GS20SPN,GS5N

▊ 概要

高思（GAOSSI^®）专业供应日本TAKEX竹中电子品牌光电传感器（光電子センサ）G Mini系列GS20N、GS20PN、GS20RN、GS20RPN、GS20RSN、GS20RSPN、GS20SN、GS20SPN、GS5N、GS5PN、GS5SN、GS5SPN、GSM2RSN、GSM2RSPN、GSZ3RSN、GSZ3RSPN、GSZ3SN、GSZ3SPN、GT1N、GT1PN、GT1SN、GT1SPN、GT3N、GT3PN、GT3RSN、GT3RSPN、GT7SN、GT7SPN等传感器产品。应用在半导体、液晶、精密机械、电子部品、自动组装、汽车、食品、药品等领域。

—— ◇ ——

※ Pictures shown are for illustrative purposes only.

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
光电传感器（光電子センサ，Photoelectric Sensor）	GS20N、GS20PN、GS20RN、GS20RPN、GS20RSN、GS20RSPN、GS20SN、GS20SPN、GS5N、GS5PN etc.	G Mini系列
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
TAKEX 竹中电子	日本	日本

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

型式	操作電源	検出方式	検出距離（mm）	出力モード	動作モード	光源	保護構造	接続方式
GS20N	DC12～24V	拡散反射形	200	NPN	ダークオン	赤外LED	IP67	コード引出し式
GS20PN	DC12～24V	拡散反射形	200	PNP	ダークオン	赤外LED	IP67	コード引出し式
GS20RN	DC12～24V	拡散反射形	300	NPN	ダークオン	赤色LED	IP67	コード引出し式
GS20RPN	DC12～24V	拡散反射形	300	PNP	ダークオン	赤色LED	IP67	コード引出し式
GS20RSN	DC12～24V	拡散反射形	400	NPN	ダークオン	赤色LED	IP67	コード引出し式
GS20RSPN	DC12～24V	拡散反射形	400	PNP	ダークオン	赤色LED	IP67	コード引出し式
GS20SN	DC12～24V	拡散反射形	300	NPN	ダークオン	赤外LED	IP67	コード引出し式
GS20SPN	DC12～24V	拡散反射形	300	PNP	ダークオン	赤外LED	IP67	コード引出し式
GS5N	DC12～24V	拡散反射形	70	NPN	ダークオン	赤外LED	IP67	コード引出し式
GS5PN	DC12～24V	拡散反射形	70	PNP	ダークオン	赤外LED	IP67	コード引出し式
GS5SN	DC12～24V	拡散反射形	70	NPN	ダークオン	赤外LED	IP67	コード引出し式
GS5SPN	DC12～24V	拡散反射形	70	PNP	ダークオン	赤外LED	IP67	コード引出し式
GSM2RSN	DC12～24V	リフレクタ形	2000	NPN	ダークオン	赤色LED	IP67	コード引出し式
GSM2RSPN	DC12～24V	リフレクタ形	2000	PNP	ダークオン	赤色LED	IP67	コード引出し式
GSZ3RSN	DC12～24V	限定反射形	30	NPN	ダークオン	赤色LED	IP67	コード引出し式
GSZ3RSPN	DC12～24V	限定反射形	30	PNP	ダークオン	赤色LED	IP67	コード引出し式
GSZ3SN	DC12～24V	限定反射形	40	NPN	ダークオン	赤外LED	IP67	コード引出し式
GSZ3SPN	DC12～24V	限定反射形	40	PNP	ダークオン	赤外LED	IP67	コード引出し式
GT1N	DC12～24V	透過形	1,000	NPN	ダークオン	赤外LED	IP67	コード引出し式
GT1PN	DC12～24V	透過形	1000	PNP	ダークオン	赤外LED	IP67	コード引出し式
GT1SN	DC12～24V	透過形	1000	NPN	ダークオン	赤外LED	IP67	コード引出し式
GT1SPN	DC12～24V	透過形	1,000	PNP	ダークオン	赤外LED	IP67	コード引出し式
GT3N	DC12～24V	透過形	7,000	NPN	ダークオン	赤外LED	IP67	コード引出し式
GT3PN	DC12～24V	透過形	7000	PNP	ダークオン	赤外LED	IP67	コード引出し式
GT3RSN	DC12～24V	透過形	10000	NPN	ダークオン	赤色LED	IP67	コード引出し式
GT3RSPN	DC12～24V	透過形	10000	PNP	ダークオン	赤色LED	IP67	コード引出し式
GT7SN	DC12～24V	透過形	7000	NPN	ダークオン	赤外LED	IP67	コード引出し式
GT7SPN	DC12～24V	透過形	7000	PNP	ダークオン	赤外LED	IP67	コード引出し式

说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

☑ 型号说明

• 略

☑ 型号示例

GS20N、GS20PN、GS20RN、GS20RPN、GS20RSN、GS20RSPN、GS20SN、GS20SPN、GS5N、GS5PN、GS5SN、GS5SPN、GSM2RSN、GSM2RSPN、GSZ3RSN、GSZ3RSPN、GSZ3SN、GSZ3SPN、GT1N、GT1PN、GT1SN、GT1SPN、GT3N、GT3PN、GT3RSN、GT3RSPN、GT7SN、GT7SPN

提示：了解更多系列型号，可咨询客服。

▊ 规格

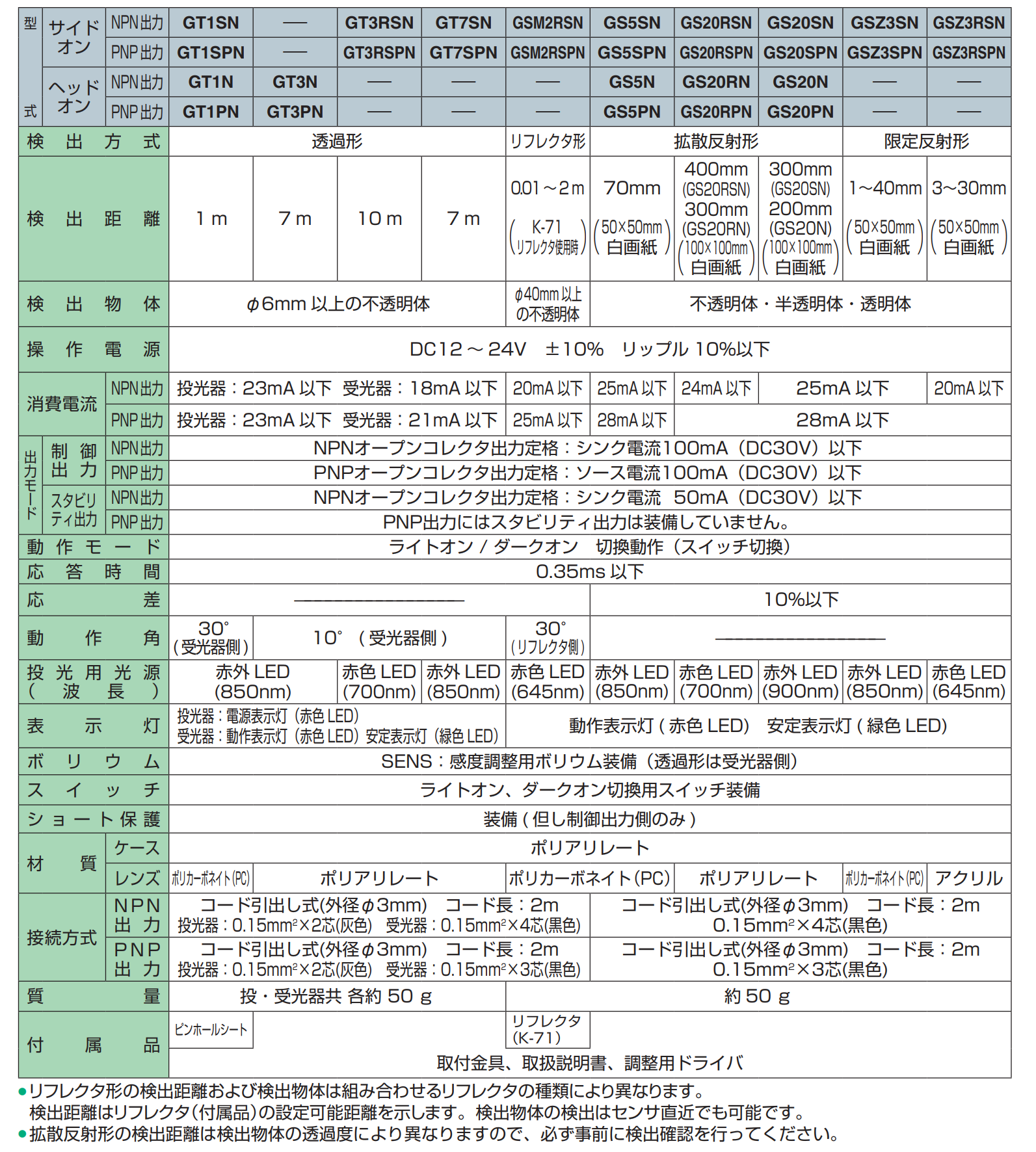

☑ 规格参数

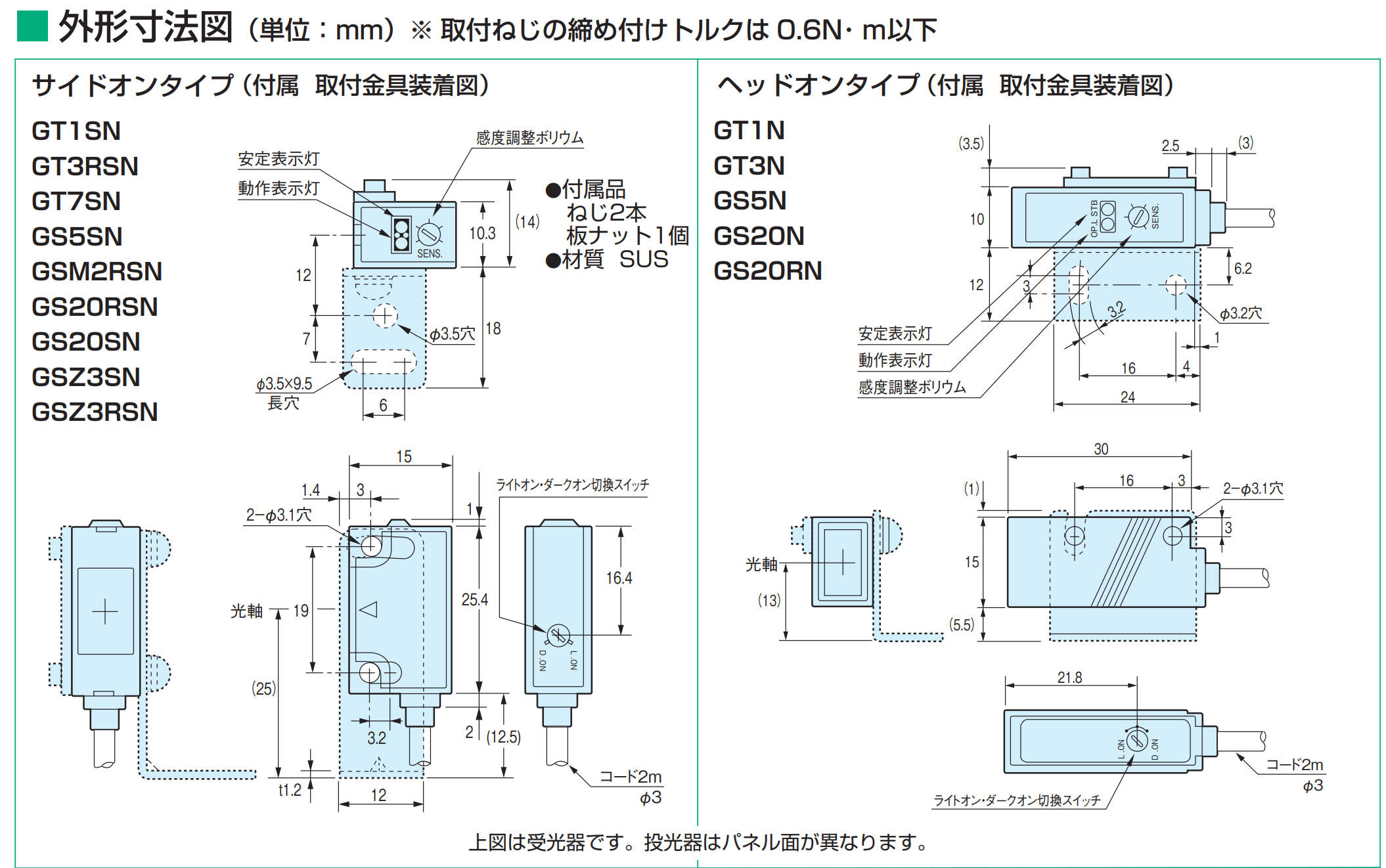

☑ 外形规格

说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

▊ 特点

• 超小型、機器組込み用として25年の実績
• ヘッドオンタイプ、ワイド拡散反射、ハイパワー、限定反射形等のワイドバリエーション
• 全機種M3ねじ取り付け
• 防水性能IP67
• スタビリティ出力装備

▊ 应用

• 应用在半导体、液晶、精密机械、电子部品、自动组装、汽车、食品、药品等领域。
