▣ SUMMARY

高思（GAOSSI^®）专业供应日本三菱电机（MITSUBISHI ELECTRIC）品牌MELSEC F系列控制器用USB通信功能扩展板（USB通信用機能拡張ボード）FX3U-USB-BD产品，应用于光伏、机床、冲床/压力机、注塑成型机、汽车、纺织、包装印刷、食品饮料、电子半导体、新能源等领域。

—— ◇ ——

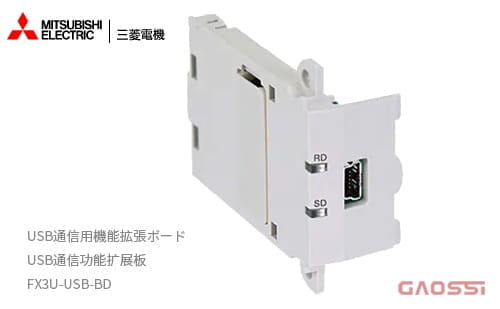

MITSUBISHI 三菱电机 USB通信用機能拡張ボード USB通信功能扩展板FX3U-USB-BD - GAOSSI

▣ BRIEF INTRODUCTION

• 略

产品介绍

—— 製品紹介 | Product Introduction ——

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
USB通信功能扩展板（USB通信用機能拡張ボード）	FX3U-USB-BD	MELSEC F系列控制器
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
MITSUBISHI ELECTRIC 三菱电机	日本	—

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

品名	USB通讯功能扩展板
型式	FX3U-USB-BD
可连接的机型	FX3U
機種	MELSEC-F
电源	DC5V 15mA（PLC内部供电） 30mA（通过电脑的USB连接器供电）
质量	0.02kg
外形尺寸（W x H x D） mm	19.6 x 46.1 x 53.5

☑ 型号说明

• 略

☑ 型号示例

• 略

提示：了解更多系列型号，可咨询客服、或点击【MITSUBISHI 三菱电机】。

▊ 规格

☑ 一般规格

製品形名	FX3U-USB-BD
周囲温度	0～55℃・・・・・動作時, -25～75 ℃・・・・・保存時
相対湿度	5～95%RH(結露しないこと)・・・・・・動作時
DINレール取付時耐振動周波数：10～57Hz	片振幅：0.035mm　X,Y,Z各方向10回(合計各80分)
DINレール取付時耐振動周波数：57～150Hz	加速度：4.9m/s²　X,Y,Z各方向10回(合計各80分)
直接取付時耐振動周波数：10～57Hz	片振幅：0.075mm　X,Y,Z各方向10回(合計各80分)
直接取付時耐振動周波数：57～150Hz	加速度：9.8m/s²　X,Y,Z各方向10回(合計各80分)
耐衝撃	147m/s²、作用時間11ms、正弦半波パルスにてX，Y，Z各方向3回
耐ノイズ	ノイズ電圧1,000Vp-p，ノイズ幅1μs，立上り1ns，周期30～100Hz のノイズシミュレータによる
耐電圧	通信ラインとシーケンサ間はホトカプラ絶縁
	(耐電圧試験は行わないでください)
絶縁抵抗	通信ラインとシーケンサ間はホトカプラ絶縁
	(絶縁抵抗試験は行わないでください)
使用雰囲気	腐食性，可燃性ガスがなく、導電性のじんあい(ほこり)がひどくないこと
使用高度	2000ｍ以下，大気圧以上に加圧した環境下では使用できません。故障する可能性があります。

☑ 性能规格

製品形名	FX3U-USB-BD
適用シーケンサ	FX3U，FX3UC-32MT-LT(-2)
入出力占有点数	0点(シーケンサの最大入出力点数とは関係ありません)
通信速度	9600/19200/38400/57600/115200(bps)
伝送規格	USB2.0(フルスピード対応)に準拠
伝送距離	最長5m(付属ケーブルは3m)
外部機器接続方法	USB(MINI Bプラグメス)
デバイスドライバ	GX Works2 Ver.1.585K以降のインストーラに同梱。
表示(LED)	RD，SD
絶縁方式	ホトカプラ絶縁(通信ラインとCPU間)
電源	DC5V 15mA(シーケンサからの内部給電)
	DC5V 30mA(パソコンのUSBコネクタから給電)

说明：以上规格参数源自于产品目录或企业官网。

▊ 特点

• 通过安装了USB通讯功能扩展板的 FX3U，连接带有USB接口的电脑，进行编程或监视。

▊ 应用

• 应用于光伏、机床、冲床/压力机、注塑成型机、汽车、纺织、包装印刷、食品饮料、电子半导体、新能源等领域。

—— ✤ ——
