▣ SUMMARY
高思（GAOSSI®）专业供应日本三菱电机（MITSUBISHI ELECTRIC）品牌RS-485通信功能扩展板（RS-485通信用機能拡張ボード）FX3G-485-BD 、FX3G-485-BD-RJ、FX3U-485-BD产品，应用于光伏、机床、冲床/压力机、注塑成型机、汽车、纺织、包装印刷、食品饮料、电子半导体、新能源等领域。
—— ◇ ——
▣ BRIEF INTRODUCTION
• 可以与搭载了RS-485通讯功能的外部设备及搭载了RS-485通讯功能的 PLC之间进行通讯。
▊ 属性
| 品名 NAME | 型号 TYPE | 系列 SERIES |
| RS-485通信功能扩展板（RS-485通信用機能拡張ボード） | FX3G-485-BD 、FX3G-485-BD-RJ、FX3U-485-BD | MELSEC F系列控制器 |
| 品牌 BRAND | 系别 COUNTRY | 产地 ORIGIN |
| MITSUBISHI ELECTRIC 三菱电机 | 日本 | — |
▊ 型号
高思（GAOSSI®）专业供应以下系列型号产品：
☑ 系列型号
| 项目 | FX3G-485-BD | FX3G-485-BD-RJ | FX3U-485-BD |
| 可连接的机型 | FX3SA/FX3S，FX3GA/ FX3G，FX3GE | FX3SA/FX3S，FX3GA/ FX3G，FX3GE | FX3U |
| 接口 | RS-485 | RJ45连接器 | RS-485 |
| 电源 | PLC内部供电 | PLC内部供电 | DC5V 40mA（PLC内部供电） |
| 占用点数 | — | — | — |
| 质量 | 0.02kg | 0.02kg | 0.02kg |
| 外形尺寸（W x H x D） mm | 35 x 51.2 x 29.2 | 35 x 51.2 x 22 | 19.6 x 46.1 x 69 |
☑ 型号说明
• 略
提示：了解更多系列型号，可咨询客服、或点击【MITSUBISHI 三菱电机】。
▊ 规格

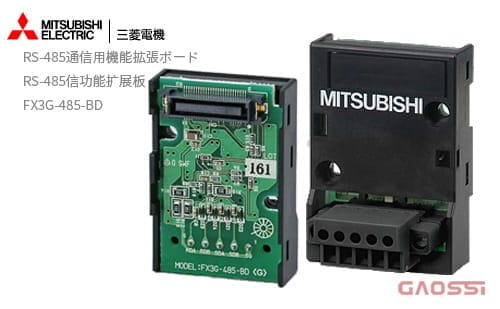

☑ RS-485通信用機能拡張ボード FX3G-485-BD规格参数
| 品名 | RS-485通信用機能拡張ボード |
| 型式 | FX3G-485-BD |
| 適用シーケンサ | FX3S，FX3G。FX3S接続時、機能拡張ボードとFX3S-CNV-ADPの併用はできません。 |
| 入出力占有点数 | 0点(シーケンサの最大入出力点数とは関係ありません) |
| 通信方式 | 半二重双方向 |
| 無手順，計算機リン 通信速度ク | 300/600/1200/2400/4800/9600/19200/38400(bps) |
| 並列リンク 通信速度 | 115200(bps) |
| 簡易PC間リンク 通信速度 | 38400(bps) |
| インバータ通信 通信速度 | 4800/9600/19200/38400(bps) |
| 通信手順 | 無手順，計算機リンク(専用プロトコル形式1，専用プロトコル形式4)，並列リンク，簡易PC間リンク,インバータ通信 FX3Gは、Ver.1.10以降でインバータ通信に対応しています。 |
| 伝送規格 | RS-485規格，RS-422規格に準拠 |
| 伝送距離 | 最大50m |
| 外部機器接続方法 | ヨーロッパ式端子台 |
| 表示(LED) | RD，SD |
| 絶縁方式 | 非絶縁(通信ラインとCPU間) |
☑ RS-485通信用機能拡張ボード FX3G-485-BD-RJ规格参数
| 品名 | RS-485通信用機能拡張ボード |
| 型式 | FX3G-485-BD-RJ |
| 適用シーケンサ | FX3S，FX3G。FX3S接続時、機能拡張ボードとFX3S-CNV-ADPの併用はできません。 |
| 入出力占有点数 | 300/600/1200/2400/4800/9600/19200/38400(bps) |
| 通信方式 | 115200(bps) |
| 無手順，計算機リン 通信速度ク | 38400(bps) |
| 並列リンク 通信速度 | 4800/9600/19200/38400(bps) |
| 通信手順 | 無手順，計算機リンク(専用プロトコル形式1，専用プロトコル形式4)，並列リンク，簡易PC間リンク,インバータ通信 FX3Gは、Ver.1.10以降でインバータ通信に対応しています。 |
| 伝送規格 | RS-485規格，RS-422規格に準拠 |
| 伝送距離 | 最大50m |
| 外部機器接続方法 | RJ45コネクタ |
| 表示(LED) | RD，SD |
| 絶縁方式 | 非絶縁(通信ラインとCPU間) |
说明：以上规格参数源自于产品目录或企业官网。
▊ 特点
• 简单的 PC 到 PC 链接连接 (n:n) 的接口。
• 用于并行链路连接的接口 (1:1)。
• 与作为主设备的计算机（个人计算机等）连接的计算机专用协议通信接口。
• 与测量仪器等带有RS-485接口的设备进行1:1的无程序通信接口。
• 可以与搭载了RS-485通讯功能的外部设备及搭载了RS-485通讯功能的 PLC之间进行通讯。
▊ 应用
• 应用于光伏、机床、冲床/压力机、注塑成型机、汽车、纺织、包装印刷、食品饮料、电子半导体、新能源等领域。
