▊ 概要
高思（GAOSSI®）专业供应法国施耐德（Schneider Electric）品牌接触器（Contactor）TeSys Giga系列LC1G330BEEA等产品，应用于工业自动化、楼宇电气、数据中心、PLC控制系统、机床、冲床、电梯、包装机械等领域。
—— ◇ ——
▣ BRIEF INTRODUCTION
- 交流接触器
- TeSys Giga系列
- LC1G330BEEA
- 3P
- 440 A (at <104 °F (40 °C)) at <= 1000 V AC-1
330 A (at <140 °F (60 °C)) at <= 440 V AC-3 - 24…48 V AC 50/60 Hz
24…48 V DC

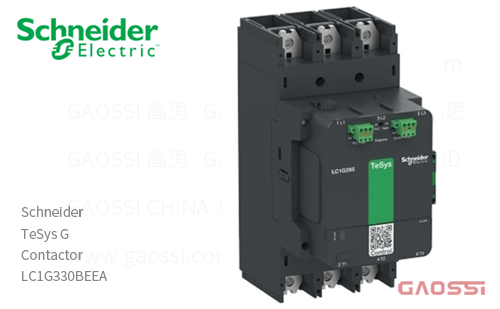

※ 图片仅供参考 Pictures shown are for illustrative purposes only.
▊ 属性
| 品名 NAME | 型号 TYPE | 系列 SERIES |
| 接触器（Contactor） | LC1G330BEEA | TeSys Giga系列 |
| 品牌 BRAND | 系别 COUNTRY | 产地 ORIGIN |
| 施耐德电气（Schneider Electric） | 法国 | — |
▊ 型号
高思（GAOSSI®）专业供应以下系列型号产品：
☑ 系列型号
• 略
说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。
☑ 型号说明
【技術】：Schneider施耐德 交流接触器 TeSys Giga系列型号构成详解-GAOSSI 高思
☑ 型号示例
• 略
提示：了解更多系列型号，可咨询客服、参考产品目录或企业官网。
▊ 规格
☑ 规格参数
| Range | TeSys |
|---|---|
| Range of Product | TeSys Giga |
| Product or Component Type | Contactor |
| Device short name | LC1G |
| Contactor application | Power switching Motor control |
| Utilisation category | AC-1 AC-3 AC-3e AC-4 AC-5a AC-5b AC-6a AC-6b AC-8a AC-8b DC-1 DC-3 DC-5 |
| Poles description | 3P |
| [Ue] rated operational voltage | <= 1000 V AC 50/60 Hz <= 460 V DC |
| [Ie] rated operational current | 440 A (at <104 °F (40 °C)) at <= 1000 V AC-1 330 A (at <140 °F (60 °C)) at <= 440 V AC-3 |
| [Uc] control circuit voltage | 24…48 V AC 50/60 Hz 24…48 V DC |
| Control circuit voltage limits | Operational: 0.8 Uc Min…1.1 Uc Max (at <140 °F (60 °C)) Drop-out: 0.1 Uc Max…0.45 Uc Min (at <140 °F (60 °C)) |
| [Uimp] rated impulse withstand voltage | 8 kV |
|---|---|
| Overvoltage category | III |
| [Ith] conventional free air thermal current | 440 A (at 104 °F (40 °C)) |
| Rated breaking capacity | 2940 A at 440 V |
| [Icw] rated short-time withstand current | 2.65 kA – 10 s 1.8 kA – 30 s 1.3 kA – 1 min 0.9 kA – 3 min 0.75 kA – 10 min |
| Associated fuse rating | 400 A aM at <= 440 V for motor 250 A aM at <= 690 V for motor 500 A gG at <= 690 V 600 A UL Type L at <= 600 V |
| Average impedance | 0.000144 Ohm |
| [Ui] rated insulation voltage | 1000 V |
| Power dissipation per pole | 30 W AC-1 – Ith 440 A 16 W AC-3 – Ith 330 A |
| Compatibility code | LC1G |
| Pole contact composition | 3 NO |
| Auxiliary contact composition | 1 NO + 1 NC |
| Motor power kW | 90 kW at 230 V AC 50/60 Hz (AC-3e) 160 kW at 400 V AC 50/60 Hz (AC-3e) 160 kW at 415 V AC 50/60 Hz (AC-3e) 185 kW at 440 V AC 50/60 Hz (AC-3e) 200 kW at 500 V AC 50/60 Hz (AC-3e) 220 kW at 690 V AC 50/60 Hz (AC-3e) 185 kW at 1000 V AC 50/60 Hz (AC-3e) 90 kW at 230 V AC 50/60 Hz (AC-3) 160 kW at 400 V AC 50/60 Hz (AC-3) 160 kW at 415 V AC 50/60 Hz (AC-3) 200 kW at 440 V AC 50/60 Hz (AC-3) 200 kW at 500 V AC 50/60 Hz (AC-3) 220 kW at 690 V AC 50/60 Hz (AC-3) 185 kW at 1000 V AC 50/60 Hz (AC-3) 90 kW at 230 V AC 50/60 Hz (AC-4) 160 kW at 400 V AC 50/60 Hz (AC-4) 160 kW at 415 V AC 50/60 Hz (AC-4) 185 kW at 440 V AC 50/60 Hz (AC-4) 200 kW at 500 V AC 50/60 Hz (AC-4) 220 kW at 690 V AC 50/60 Hz (AC-4) 185 kW at 1000 V AC 50/60 Hz (AC-4) |
| Maximum Horse Power Rating | 100 hp at 200/208 V 60 Hz 125 hp at 230/240 V 60 Hz 250 hp at 460/480 V 60 Hz 300 hp at 575/600 V 60 Hz |
| Irms rated making capacity | 3830 A at 440 V |
| Coil technology | Built-in bidirectional peak limiting |
| Safety reliability level | B10d = 400000 cycles contactor with nominal load EN/ISO 13849-1 B10d = 3000000 cycles contactor with mechanical load EN/ISO 13849-1 |
| Mechanical durability | 8 Mcycles |
| inrush power in VA (50/60 Hz, AC) | 540 VA |
| inrush power in W (DC) | 380 W |
| hold-in power consumption in VA (50/60 Hz, AC) | 17.9 VA |
| hold-in power consumption in W (DC) | 6.4 W |
| Operating time | 40…70 ms closing 15…50 ms opening |
| Maximum operating rate | 600 cyc/h AC-3 600 cyc/h AC-3e 300 cyc/h AC-1 150 cyc/h AC-4 |
| Connections – terminals | Power circuit: bar 2 – busbar cross section: 32 x 10 mm Power circuit: lugs-ring terminals 1 0.3 in² (185 mm²) Power circuit: bolted connection Control circuit: push-in 1 0.0003…0.004 in² (0.2…2.5 mm²) – cable stiffness: solid stranded without cable end Control circuit: push-in 1 0.0004…0.004 in² (0.25…2.5 mm²) – cable stiffness: flexible with cable end Control circuit: push-in 2 0.0008…0.002 in² (0.5…1.0 mm²) with cable end Control circuit: push-in 0.001…0.004 in² (0.75…2.5 mm²) – cable stiffness: solid stranded without cable end Control circuit: push-in 0.001…0.004 in² (0.75…2.5 mm²) – cable stiffness: flexible with cable end |
| Connection pitch | 1.8 in (45 mm) |
| Mounting Support | Plate |
| Standards | EN/IEC 60947-4-1 EN/IEC 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-1 UL 60335-2-40:Annex JJ |
| Product Certifications | CB Scheme CCC cULus EAC CE UKCA EU-RO-MR by DNV-GL |
| Tightening torque | 309.8 lbf.in (35 N.m) |
| Height | 11.4 in (290 mm) |
| Width | 5.5 in (140 mm) |
| Depth | 8.9 in (226 mm) |
| Net Weight | 17.2 lb(US) (7.8 kg) |
☑ 外形规格
说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。
▊ 特点
• 旨在满足苛刻应用的需求，内置先进功能和特性。
Designed to meet needs of demanding applications built-in with advanced features and functionalities.
• 参考数量少，易于选择，选择意味着库存更少。
Less number of references, simple to select, choose means less inventory.
• 电缆记忆套件，通过快速维护节省停机时间并提高生产力。
Cable memory kit, saves downtime and improves productivity by performing quick maintenance.
• 过载继电器内置接地故障保护、相不平衡/故障保护及单相负载保护。
Overload relay built in ground fault protection, phase imbalance/failure protection and protection of single phase loads.
• 线圈设计以降低能耗并扩展电压带宽。
Coil designed for less energy consumption and wider voltage band-width.
▊ 应用
• 应用于工业自动化、楼宇电气、数据中心、PLC控制系统、机床、冲床、电梯、包装机械等领域。
