▣ SUMMARY
高思（GAOSSI）专业供应日本富士电机（Fuji Electric）品牌通用型温度控制器（汎用温度調節計）PXF系列PXF4、PXF5、PXF9产品，应用于光伏、注塑成型机、炉、杀菌容器、家畜舍、电机、制令、空调、高低压开关柜、干式变压器、箱式变电站等领域。
—— ◇ ——
▣ BRIEF INTRODUCTION
• 略
▊ 属性
| 品名 NAME | 型号 TYPE | 系列 SERIES |
| 通用型温度控制器（汎用温度調節計，Thermostat） | PXF4、PXF5、PXF9 | PXF系列 |
| 品牌 BRAND | 系别 COUNTRY | 产地 ORIGIN |
| Fuji Electric 富士电机 | 日本 | — |
▊ 型号
高思（GAOSSI）专业供应以下系列型号产品：
系列型号表
参见以下【产品规格表】。

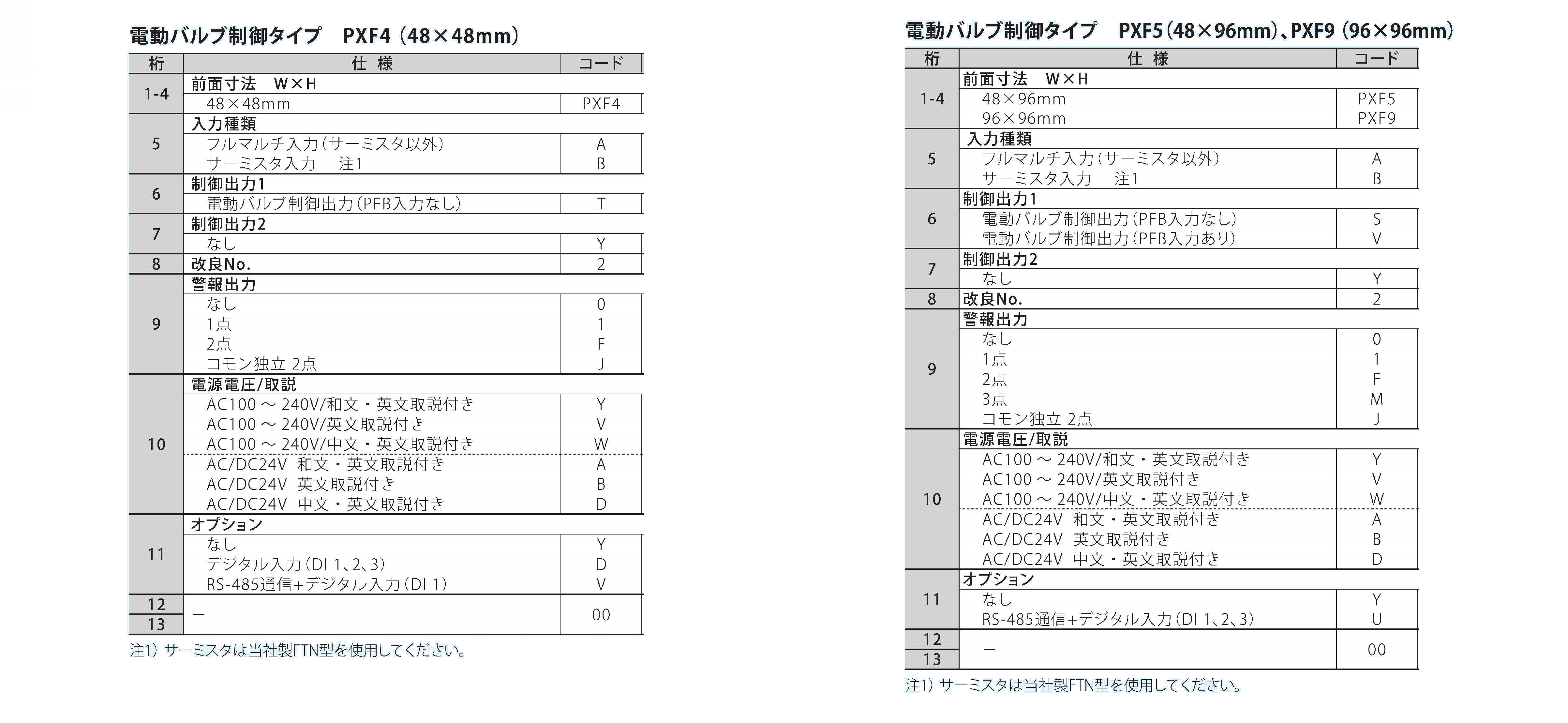

※ 型号示例
提示：了解更多系列型号，可咨询客服、或点击【Fuji Electric 富士电机】。
▊ 规格
产品规格表
☑ 一般仕様
| 形式 | PXF4 | PXF5 | PXF9 |
| 前面寸法（W×H） | 48×48mm | 48×96mm | 96×96mm |
| 奥行寸法 | 58mm | 58mm | 58mm |
| 表示桁数 | 4桁（PV,SV） | 4桁（PV,SV） | 4桁（PV,SV） |
| 文字高さ（PV表示） | 15.3mm | 18.1mm | 26mm |
| 指示精度 | 熱電対入力： 指示値の±0.3%±1digitまたは±1℃±1digitの大きい方 測温抵抗体入力：指示値の±0.2%±1digitまたは±0.8℃±1digitの大きい方 サーミスタ入力： ±1.0%FS±1digit 電圧,電流入力： ±0.3%FS±1digit | 熱電対入力： 指示値の±0.3%±1digitまたは±1℃±1digitの大きい方 測温抵抗体入力：指示値の±0.2%±1digitまたは±0.8℃±1digitの大きい方 サーミスタ入力： ±1.0%FS±1digit 電圧,電流入力： ±0.3%FS±1digit | 熱電対入力： 指示値の±0.3%±1digitまたは±1℃±1digitの大きい方 測温抵抗体入力：指示値の±0.2%±1digitまたは±0.8℃±1digitの大きい方 サーミスタ入力： ±1.0%FS±1digit 電圧,電流入力： ±0.3%FS±1digit |
| 消費電力 | 10VA以下 | 13VA以下 | 13VA以下 |
| 外部接続 | M3ネジ | M3ネジ | M3ネジ |
☑ 測定値入力
| 入力点数 | １点 |
| 入力設定 | プログラマブル・スケール |
| 入力信号 | 15ページ下表による（フルマルチ入力：熱電対/測温抵抗体/サーミスタ/電圧/電流） |
| 標準測定範囲 および入力種別 | 15ページ下表による |
| 指示精度 （周囲温度 23℃にて） | ・ 熱電対入力：±1℃±1digitまたは 指示値の±0.3%±1digitの大きい方 ただし, B熱電対 0 ～ 400℃：精度保証なし R熱電対 0 ～ 500℃：±3℃±1digit 全ての熱電対 -200 ～-100℃：±2℃±1digit ・ 測温抵抗体入力：±0.8℃±1digitまたは 指示値の±0.2%±1digitの大きい方 ・ サーミスタ入力：±1.0%FS±1digit ・ mV入力、 電圧入力、 電流入力：±0.3%FS±1digit |
| 温度変動影響 | ±0.3%FS/10℃ |
| 指示分解能 | 15ページ下表による |
| 入力サンプリング周期 | 50ms |
| 入力インピーダンス | ・熱電対、mV入力：1MΩ以上 ・電流入力：150Ω以下（ダイオード内蔵） ・電圧入力：約1MΩ |
| 信号源抵抗の影響 | ・熱電対、mV入力：100Ωあたり±0.3%FS±1digit ・電圧入力：500Ωあたり±0.3%FS±1digit |
| 許容配線抵抗 | ・測温抵抗体：10Ω以下（1線当たり） |
| 許容入力電圧 | ・直流電圧入力：±35V以内 ・電流入力：±25mA以下 ・熱電対/測温抵抗体/サーミスタ/mV入力：±5V以下 |
| 雑音除去比 | ・ノーマルモード：40dB（50/60Hz） ・コモンモード：120dB（50/60Hz） 入力- 電源間 AC220V、50/60Hzにて±1℃ |
| 入力補正 | （a）ユーザ調整：ゼロ点、スパン点各±50%FS （b）PVシフト：±10%FS （c）一次遅れフィルタ：0.0 ～ 120.0秒 （0.0設定にてフィルタOFF） （d）開平演算：-0.1 ～ 105%（-0.1%設定にて演算OFF） |
| オーバーレンジ・ アンダーレンジ | -5 ～ 105%FSの範囲外（-5～ 0、100 ～ 105%FSの範囲は精度保証範囲外） ただし、 ・JPt（-199.9 ～ 600.0℃）入力： ・Pt（-200 ～ 850℃）入力： ・DC0-10V入力： ・E熱電対入力：-5 ～ 102%FSの範囲外 |
☑ 制御パラメータ
| 比例帯（P） | 0.1 ～ 999.9% |
| 積分時間（I） | 0 ～ 3200秒 I＝0でI動作カット |
| 微分時間（D） | 0.0 ～ 999.9秒 D＝0でD動作カット |
| 制御周期 | 100 ～ 900ms（100ms単位）、1 ～ 99s（1s単位） |
| アンチリセットワインドアップ | 測定範囲の0 ～ 100％ |
| ヒステリシス幅 | 測定範囲の50％（2位置動作時のみ使用） |
| SV及びPID組数 | ８組：変更は、パラメータ設定、デジタル入力、通信経由、ユーザファンクションキー入力、ゾーン切替の5方法による |
☑ 入力種類・測定範囲一覧表
| 入力種類 | 入力種類 | コード（PvT） | 測定範囲[℃ ] | 最小設定単位[℃ ] |
| 測温抵抗体 | JPt100（旧JIS） | JPT1 | 0.0 ～ 150.0 | 0.1 |
| 測温抵抗体 | JPt100（旧JIS） | JPT2 | 0.0 ～ 300.0 | 0.1 |
| 測温抵抗体 | JPt100（旧JIS） | JPT3 | 0.0 ～ 500.0 | 0.1 |
| 測温抵抗体 | JPt100（旧JIS） | JPT4 | 0.0 ～ 600.0 | 0.1 |
| 測温抵抗体 | JPt100（旧JIS） | JPT5 | -50.0 ～ 100.0 | 0.1 |
| 測温抵抗体 | JPt100（旧JIS） | JPT6 | -100.0 ～ 200.0 | 0.1 |
| 測温抵抗体 | JPt100（旧JIS） | JPT7 | -199.9 ～ 600.0 | 0.1 |
| 測温抵抗体 | Pt100（新JIS） | PT1 | 0.0 ～ 150.0 | 0.1 |
| 測温抵抗体 | Pt100（新JIS） | PT2 | 0.0 ～ 300.0 | 0.1 |
| 測温抵抗体 | Pt100（新JIS） | PT3 | 0.0 ～ 500.0 | 0.1 |
| 測温抵抗体 | Pt100（新JIS） | PT4 | 0.0 ～ 600.0 | 0.1 |
| 測温抵抗体 | Pt100（新JIS） | PT5 | -50.0 ～ 100.0 | 0.1 |
| 測温抵抗体 | Pt100（新JIS） | PT6 | -100.0 ～ 200.0 | 0.1 |
| 測温抵抗体 | Pt100（新JIS） | PT7 | -199.9 ～ 600.0 | 0.1 |
| 測温抵抗体 | Pt100（新JIS） | PT8 | -200 ～ 850 | 1 |
| 直流電圧 | DC0 ～ 5V | 0-5V | -1999 ～ 9999（スケーリング可能範囲） | ￣ |
| 直流電圧 | DC1 ～ 5V | 1-5V | -1999 ～ 9999（スケーリング可能範囲） | ￣ |
| 直流電圧 | DC0 ～ 10V | 0-10 | -1999 ～ 9999（スケーリング可能範囲） | ￣ |
| 直流電圧 | DC2 ～ 10V | 2-10 | -1999 ～ 9999（スケーリング可能範囲） | ￣ |
| 直流電圧 | DC0 ～ 100mV | MV | -1999 ～ 9999（スケーリング可能範囲） | ￣ |
| 直流電流 | DC0 ～ 20mA | 0-20 | -1999 ～ 9999（スケーリング可能範囲） | ￣ |
| 直流電流 | DC4 ～ 20mA | 4-20 | -1999 ～ 9999（スケーリング可能範囲） | ￣ |
| 熱電対 | J | J1 | 0.0 ～ 400.0 | 0.1 |
| 熱電対 | J | J2 | -20.0 ～ 400.0 | 0.1 |
| 熱電対 | J | J3 | 0.0 ～ 800.0 | 0.1 |
| 熱電対 | J | J4 | -100 ～ 1000 | 1 |
| 熱電対 | K | K1 | 0 ～ 400 | 0.1 |
| 熱電対 | K | K2 | -20.0 ～ 500.0 | 0.1 |
| 熱電対 | K | K3 | 0.0 ～ 800.0 | 0.1 |
| 熱電対 | K | K4 | -200 ～ 1300 | 1 |
| 熱電対 | R | R | 0 ～ 1700 | 1 |
| 熱電対 | B | B | 0 ～ 1800 | 1 |
| 熱電対 | S | S | 0 ～ 1700 | 1 |
| 熱電対 | T | T1 | -199.9 ～ 200.0 | 0.1 |
| 熱電対 | T | T2 | -199.9 ～ 400.0 | 0.1 |
| 熱電対 | E | E1 | 0.0 ～ 800.0 | 0.1 |
| 熱電対 | E | E2 | -150.0 ～ 800.0 | 0.1 |
| 熱電対 | E | E3 | -200 ～ 800 | 1 |
| 熱電対 | L | L | -100 ～ 850 | 1 |
| 熱電対 | U | U1 | -199.9 ～ 400.0 | 0.1 |
| 熱電対 | U | U2 | -200 ～ 400 | 1 |
| 熱電対 | N | N | -200 ～ 1300 | 1 |
| 熱電対 | W | W | 0 ～ 2300 | 1 |
| 熱電対 | PL-II | PL-2 | 0 ～ 1300 | 1 |
| サーミスタ（当社FTN型） | -50 ～ 100℃ | PB36 | -50.0 ～ 100.0 | 0.1 |
| サーミスタ（当社FTN型） | -0 ～ 150℃ | PB43 | 0.0 ～ 150.0 | 0.1 |
☑ 使用及び保存条件
| 使用周囲温度 | – 10 ～ 50℃ |
| 保存温度 | – 20 ～ 60℃ |
| 使用／保存周囲湿度 | 90%RH以下（結露なきこと） |
| ウォームアップ時間 | 30分以上 |
| 振動 | 輸送 9.8m/s2（1G）以下 |
| 衝撃 | 輸送 294m/s2（30G）以下 |
☑ 構造
| 使用周囲温度 | – 10 ～ 50℃ |
| 保存温度 | – 20 ～ 60℃ |
| 使用／保存周囲湿度 | 90%RH以下（結露なきこと） |
| ウォームアップ時間 | 30分以上 |
| 振動 | 輸送 9.8m/s2（1G）以下 |
| 衝撃 | 輸送 294m/s2（30G）以下 |
说明：以上规格参数源自于产品目录或企业官网。
• 略
▊ 特点
• 兼容所有输入信号
• 可在 PC 上编辑和传输参数
• 3 种尺寸可供选择，可根据安装位置
• DIN 导轨安装提高了接线工作效率。
• 支持ON-OFF控制、加热/冷却控制、2自由度PID控制等所有温度控制。
• 内置调操作和简单的电力监控等便利功能。
• 支持RS-485通信
• 5位显示，可显示到0.01℃
• 输入信号为通用型
• 开关控制、加热冷却控制以及2自由度PID控制、开环控制等，可对应各种温度控制
• 多样化功能（协调运行、转送输出、电量监控、显示运行天数等）
▊ 应用
• 应用于光伏、注塑成型机、炉、杀菌容器、家畜舍、电机、制令、空调、高低压开关柜、干式变压器、箱式变电站等领域。
