電磁接触器と電磁開閉器の違いについて (电磁接触器与电磁开闭器的区别概述)

『GAOSSI专注机床/冲床自动化部品与服务、原装进口、库存现货、正品保障、多国语对应、值得信赖。』

电磁接触器与电磁开闭器的区别概述

略述

電磁接触器(コンタクター)と電磁開閉器(マグネットスイッチ)はプランジャ形リレーと呼ばれる制御機器です。プランジャ形リレーは、電気的に接点の開閉容量が大きく、絶縁耐力も優れているいます。電磁接触器(コンタクター)と電磁開閉器(マグネットスイッチ)は、モーターなどの大電流をON-OFFさせることができる制御機器です。コイル端子に電流を流せば、主接点と補助接点が同時に動作する構造になっています。

— ◆ —

三菱電機 開放形電磁開閉器 交流操作形 MSO-Tシリーズ545405

三菱電機 開放形電磁開閉器 交流操作形 MSO-Tシリーズ545405

Pictures shown are for illustrative purposes only.


一、電磁接触器(コンタクター)とは?

電磁接触器は、マグネットコンダクタ(Electromagnetic Contactor:MC)とも呼ばれ、電磁石の吸引カにより接点を開閉できるもので、負荷の自動開閉用として使用されます。単に電気回路の開閉を行うもので過負荷に対する保護はありません。
電磁接触器(コンタクター)は、プランジャ形をした電磁石の力によって駆動し、接点の開閉を行う機器です。
電磁接触器とは、電動機など主回路の電流を遠方操作により開閉することで、始動や停止をさせる制御機器です。また、電磁接触器の補助接点を使って表示灯回路のランプを点灯させたり、自己保持回路を作成したりします。
電磁接触器は、電磁リレーと動作原理を同じくしますが、開閉する回路の電力が大きい電力回路に用いられます。電磁コイルに電流が流れると、固定鉄心が電磁石となり、可動鉄心を吸引し、これに連動して主接点および補助接点の開閉が行われます。

二、電磁接触器の特徴

電磁接触器は、外部から電気エネルギーを入力し、コイルを励磁させて電磁石化させるためのコイル端子部と、接点部の動作状況を外部へ出力する接点端子部を持っています。
電磁接触器には、外部へ出力するための接点端子には、モーターなどの大電流をONやOFFすることができる主接点と、制御回路用とて使用するa接点やb接点を持っています。接点は2点で入切を行っており、ヒンジ形リレーと比べて、高電圧大容量の回路でも利用が可能です。また、機械的寿命も長いのが特徴です。
接点は点検や交換が容易になっていますが、露出部分が多いため埃っぽい箇所などでは、外部環境の影響を受けやすいため、その影響を少なくするため、電磁接触器は防じんカバーを取り付けたものが主流となっています。
電磁接触器の電磁コイルに電流が流れると、電磁リレーと同じように可動鉄心が磁力で、引き寄せられます。その時、連動して主接点と補助接点は同時に動き、主接点なら閉、補助接点のa接点は閉、b接点は開となります。

三、電磁開閉器(マグネットスイッチ)とは?

電磁開閉器は、マグネットスイッチ(Electromagnetic Switch:MS)とも呼ばれ、電磁接触器にサーマルリレー(Thermal Relay)を組んだものです。
 電磁開閉器=電磁接触器+サーマルリレー (翻译:电磁开闭器 = 电磁接触器 + 热继电器
で構成されます。

サーマルリレーの接点を主回路と操作回路に組み込むことで負荷に過電流が流れると電磁接触器の動作を停止させることができます。電磁開閉器(マグネットスイッチ)は、主に電動機などのモータ負荷の開閉に使用されます。
電磁接触器は、単に電気回路の開閉を行うもので過負荷に対する保護がありません。そこで、過負荷保護が行えるように熱動形過負荷継電器(サーマルリレー)と組み合わせたものを電磁開閉器(マグネットスイッチ)といいます。電磁開閉器は一般的に「マグネット」と呼ばれています。

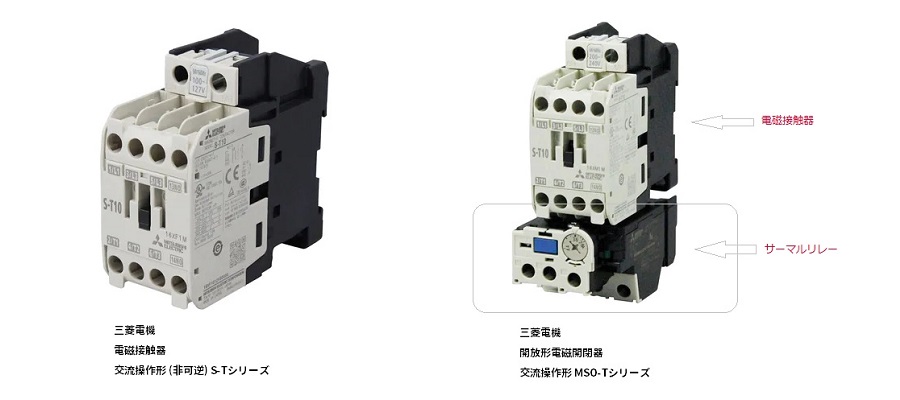

20230226 三菱电机 电磁接触器与电磁开闭器
電磁接触器と電磁開閉器の見分け方【三菱电机电磁接触器与电磁开闭器的外观区别】

四、電磁開閉器の特徴

電磁開閉器(マグネットスイッチ)は、主に電動機(モータ負荷)の開閉に使用しています。
サーマルリレーはモーターなどの負荷を保護するために、定格電流以上の電流が流れると反応します。バイメタルと呼ばれる、熱膨張率が異なる2枚の金属板を貼り合わせたものに電流を流し、そのわん曲が一定以上になると、連動して接点が動作する構造になっています。
モーターは起動するときに、定格電流の数倍の大電流が流れますが、サーマルリレーが反応すると困るので、短時間では反応しないように整定します。また、サーマルリレーの機能としては「過負荷検出」するだけで、ブレーカーのように「遮断」する機能はありません。
サーマルリレーで検出された「過負荷信号」は、シーケンス回路内で「モーターの異常信号」として、停止させる回路や警報回路などに利用されます。

五、纏め

一言で言えば、電磁接触器はサーマルリレー無し、電磁開閉器はサーマルリレー有りとなります。
