▊ 概要
高思（GAOSSI®）专业供应韩国三元ACT（SAMWON ACT，삼원액트）品牌快接端子（Quick Plug Connector）EC系列 EC-3P□□、EC-4P□□、EC-5P□□等产品，应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。
—— ◇ ——
▣ BRIEF INTRODUCTION
- 快接端子（Quick Plug Connector）
- EC系列
- EC-3P□□、EC-4P□□、EC-5P□□
- EC-3P46YE、EC-4P46YE、EC-5P46YE
- EZ-Clamp
※ Pictures shown are for illustrative purposes only.
▊ 属性
| 品名 NAME | 型号 TYPE | 系列 SERIES |
| 快接端子（Quick Plug Connector） | EC-3P□□、EC-4P□□、EC-5P□□ | EC系列 |
| 品牌 BRAND | 系别 COUNTRY | 产地 ORIGIN |
| 三元ACT（SAMWON ACT，삼원액트） | 韩国 | 釜山 |
▊ 型号
高思（GAOSSI®）专业供应以下系列型号产品：
☑ 系列型号
表1 SAMWON ACT 三元 快接端子 EC系列EC-3P、EC-4P、EC-5P型号
| BODY색상 | COVER색상 | PLUG CONNECTORS 3P | PLUG CONNECTORS 4P | PLUG CONNECTORS 5P | AWG No. | 전선단면적 ㎟ | 전선마감외경 Φmm | 인증 |
| 회색 GRAY | 보라VIOLET | EC-3P68VT | EC-4P68VT | – | 26-28 | 0.08-0.13㎟ | 0.6-0.8 | UL,CE |
| 적색RED | EC-3P68RD | EC-4P68RD | – | 0.8-1.0 | ||||
| 투명TRANSPARENT | EC-3P06TR | EC-4P06TR | – | 20-26 | 0.12-0.5㎟ | 1.0-1.6 | CE | |
| 검정색 BLACK | 보라VIOLET | EC-3P46VT | EC-4P46VT | – | 24-26 | 0.13-0.21㎟ | 0.6-0.8 | UL,CE |
| 적색RED | EC-3P46RD | EC-4P46RD | EC-5P46RD | 0.8-1.0 | ||||
| 노랑YELOW | EC-3P46YE | EC-4P46YE | EC-5P46YE | 1.0-1.2 | ||||
| 주황ORANGE | EC-3P46OG | EC-4P46OG | – | 1.2-1.6 | ||||
| 녹색GREN | EC-3P02GN | EC-4P02GN | – | 20-2 | 0.32-0.5㎟ | 1.0-1.2 | ||
| 파랑BLUE | EC-3P02BU | EC-4P02BU | EC-5P02BU | 1.2-1.6 | ||||
| 회색GRAY | EC-3P02GY | EC-4P02GY | – | 1.6-2.0 |
说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。
☑ 型号说明
• 略
☑ 型号示例
EC-3P46YE、EC-4P46YE、EC-5P46YE
提示：了解更多系列型号，可咨询客服、参考产品目录或企业官网。
▊ 规格
☑ 规格参数
| 부품명 部件名称 | 재질 材质 | 비고 备注 |
| 바디Body | PBT | UL94V-0/흑색,회색 |
| 커버 Cover 상Uper | PC | UL94V-0/7색 |
| 커버 Cover 하Botom | PA6 | UL94V-0/백색 |
| 접점Contacts | CoperAloy | 접점부:니켈2.5㎛이상 금 0.2㎛이상 압접부:니켈2.5㎛이상 |
| 정격전압Voltagerating | 48Volts |
| 정격전류Currentrating | 3Amps |
| 내전압Dielectricstrength | 1,000VAC1분간 |
| 절연저항Insulationresistance | 1,000MΩ이상 |
| 접촉저항Contactresistance | 50mΩ이하 |
| 사용주위온도 Temperaturerating | -20°C~+85°C(1A통전시) -20°C~+75°C(2A통전시) -20°C~+60°C(3A통전시) |

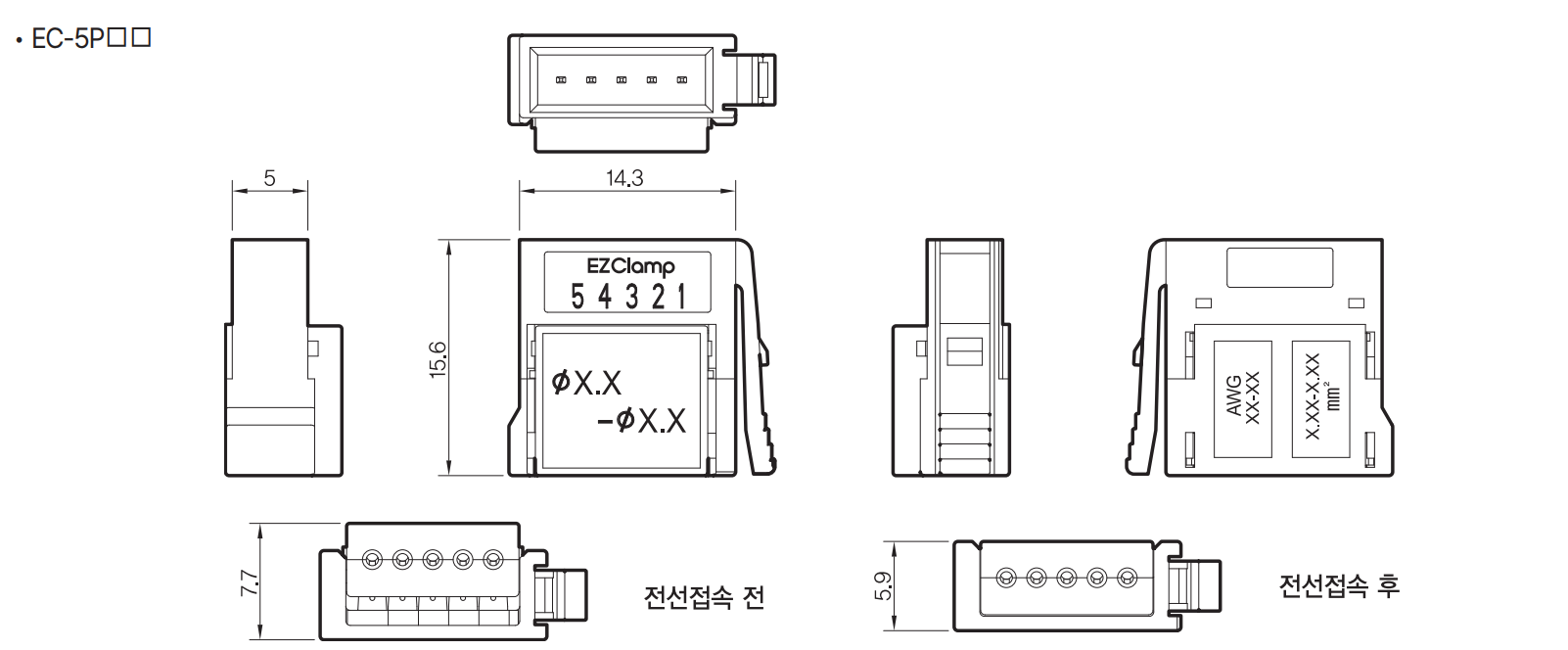

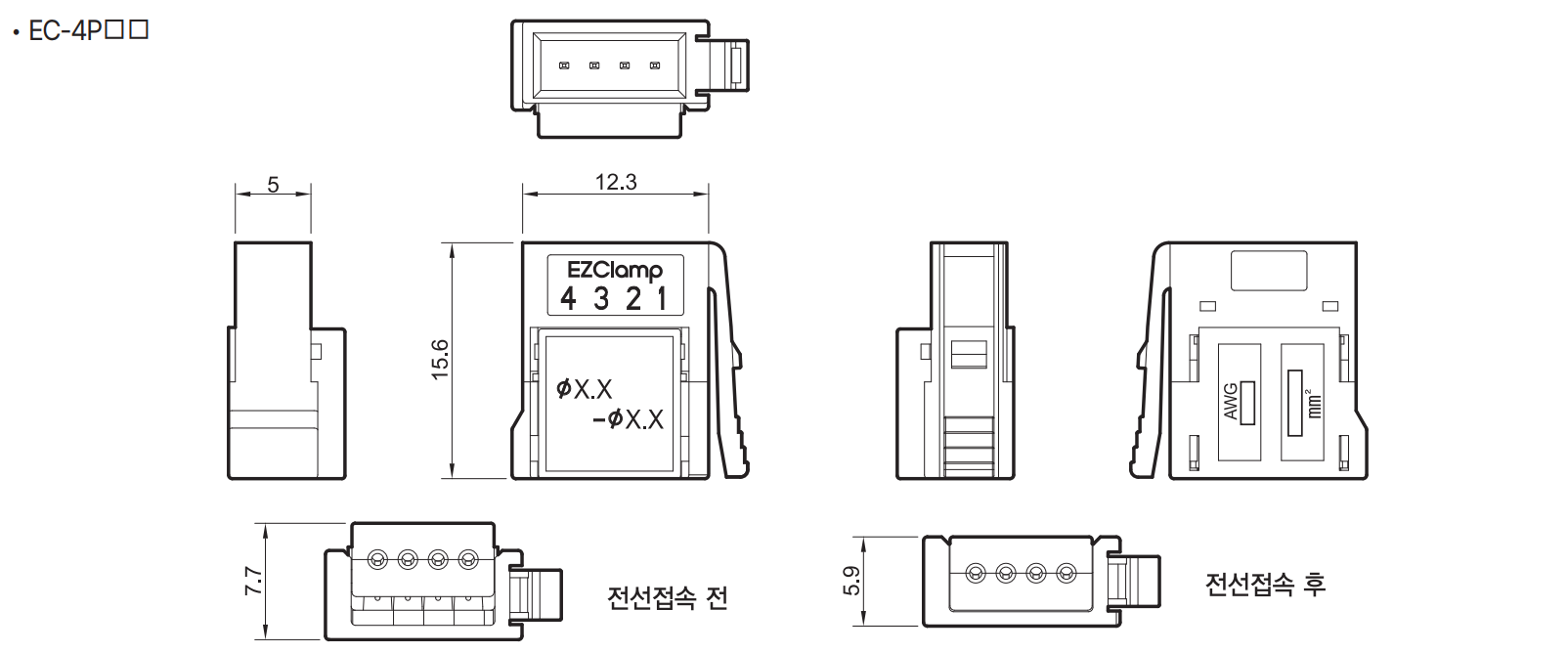

☑ 外形规格
说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。
▊ 特点
• 케이블 중계접속 및 분기보드 접속용 3P, 4P, 5P 플러그 콘넥터
用于电缆中继连接及分线板连接的 3P、4P、5P 插头连接器（注：“P” 为 “Pin” 的缩写，指 “针脚”，3P 即 3 针脚，代表连接器的触点数量）
• 별도의 전처리작업이나 전용공구 없이 전선만 삽입하여 플라이어로 압착하면 접속되는 공수절감형 IDC(Insulation-Displacement Contact) 콘넥터
无需单独预处理作业或专用工具，仅插入电线后用钳子压接即可完成连接的节省工时型 IDC（Insulation-Displacement Contact，绝缘位移连接）连接器（注：IDC 是电气连接领域常用技术，无需剥除电线绝缘层，通过连接器触点 “刺穿” 绝缘层实现导电，大幅简化接线流程）
• 폭넓은 적합전선의 적용(AWG20~28)으로 센서, I/O 신호에 적합
可适配范围广泛的电线（AWG 20~28，美国线规标准，数值越大线径越细），适用于传感器、I/O（输入 / 输出）信号
• 2mm 피치의 e-con 준거 콘넥터
2mm 间距的 e-con 标准连接器（注：“피치” 指连接器触点间的中心距离；“e-con” 是工业连接器领域常见的标准标识，代表符合特定接口规范）
• 전선의 사양별로 색상커버로 구분되어 있고, 투명한 커버의 적용으로 전선 삽입 상태를 눈으로 확인가능함
按电线规格用彩色盖板区分，且采用透明盖板，可目视确认电线插入状态
▊ 应用
• 应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。
