▊ 概要

高思（GAOSSI^®）专业供应法国美尔森（MERSEN）品牌标准通用低压熔断器（NH Standard fuse-link）X227881 – NH0AM69V100等产品。应用于低压电力配电系统、工业控制设备、重载机械、建筑楼宇用电系统、轨道交通、光伏风电、冶金化工等行业。DIN NH系列熔断器作为标准工业级低压熔断器，用于低压电力系统的过载与短路保护，具备高分断能力、通用适配性与维护便利性。

—— ◇ ——

MERSEN 美尔森标准通用低压熔断器 X227881 - NH0AM69V100 DIN NH Standard fuse-link aM Size NH0 690VAC 100A live tags Double indicator Body width 30 mm

▣ BRIEF INTRODUCTION

标准通用低压熔断器
X227881 – NH0AM69V100
DIN NH Standard fuse-link
aM
Size NH0
690VAC 100A
live tags Double indicator Body width 30mm

※ 图片仅供参考 Pictures shown are for illustrative purposes only.

产品介绍

—— 製品紹介 | Product Introduction ——

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
标准通用低压熔断器（NH Standard fuse-link）	Y227882 – NH0AM69V125	NH0AM
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
美尔森（MERSEN）	法国	—

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

Size 0 aM 690VAC

Catalog number	Item number	Rated voltage AC (IEC)	Rated current In	Power dissipation at In	Package	Weight
NH0AM69V10	L227871	690 V	10 A	0.5 W	3	0.26 kg
NH0AM69V16	M227872	690 V	16 A	0.8 W	3	0.26 kg
NH0AM69V20	N227873	690 V	20 A	1 W	3	0.26 kg
NH0AM69V25	P227874	690 V	25 A	1.3 W	3	0.26 kg
NH0AM69V32	Q227875	690 V	32 A	1.6 W	3	0.26 kg
NH0AM69V35	R227876	690 V	35 A	1.7 W	3	0.26 kg
NH0AM69V40	S227877	690 V	40 A	2 W	3	0.26 kg
NH0AM69V50	T227878	690 V	50 A	2.8 W	3	0.26 kg
NH0AM69V63	V227879	690 V	63 A	3.4 W	3	0.26 kg
NH0AM69V80	W227880	690 V	80 A	4.9 W	3	0.26 kg
NH0AM69V100	X227881	690 V	100 A	6 W	3	0.26 kg
NH0AM69V125	Y227882	690 V	125 A	7.9 W	3	0.26 kg
NH0AM69V160	Z227883	690 V	160 A	10.5 W	3	0.26 kg

说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

☑ 型号说明

• 略

☑ 型号示例

• 略

提示：了解更多系列型号，可咨询客服、参考产品目录或企业官网。

▊ 规格

☑ 规格参数

Caractéristiques produit

Numéro d’article	X227881
Numéro de catalogue	NH0AM69V100
Description	Cartouche fusible standard DIN NH aM Taille NH0 690VAC 100A pattes non isolées Double indicateur Largeur du corps 30 mm
Code EAN / UPC	8430399024981
Tension nominale AC CEI	690 V
Courant assigné	100 A
Conforme à ROHS	Oui
AC ou DC	AC
Vitesse/Caractéristique	aM
Taille du fusible	NH0
Montage	Clip
AC Max I.R./Breaking Capacity: I1	80 kA
Détails de conception	live tags
Système d’indication	Oui
Type de système d’indication	Double indicateur
Connexion / Matériel terminal	Cuivre argenté
Type de Connexion / Borne	Couteaux pleins
Largeur du produit	30 mm
Longueur du produit	125 mm
Hauteur du produit	61 mm
Quantité du pack de vente	3 EA
Poids du pack de vente	0.78 kg
Largeur du pack de vente	92 mm
Longueur du pack de vente	128 mm
Hauteur du pack de vente	62 mm
Groupe de produits	Fusibles IEC basse tension
Poids du produit	0.26 kg
Power Dissipation at Rated Current Value	6 W

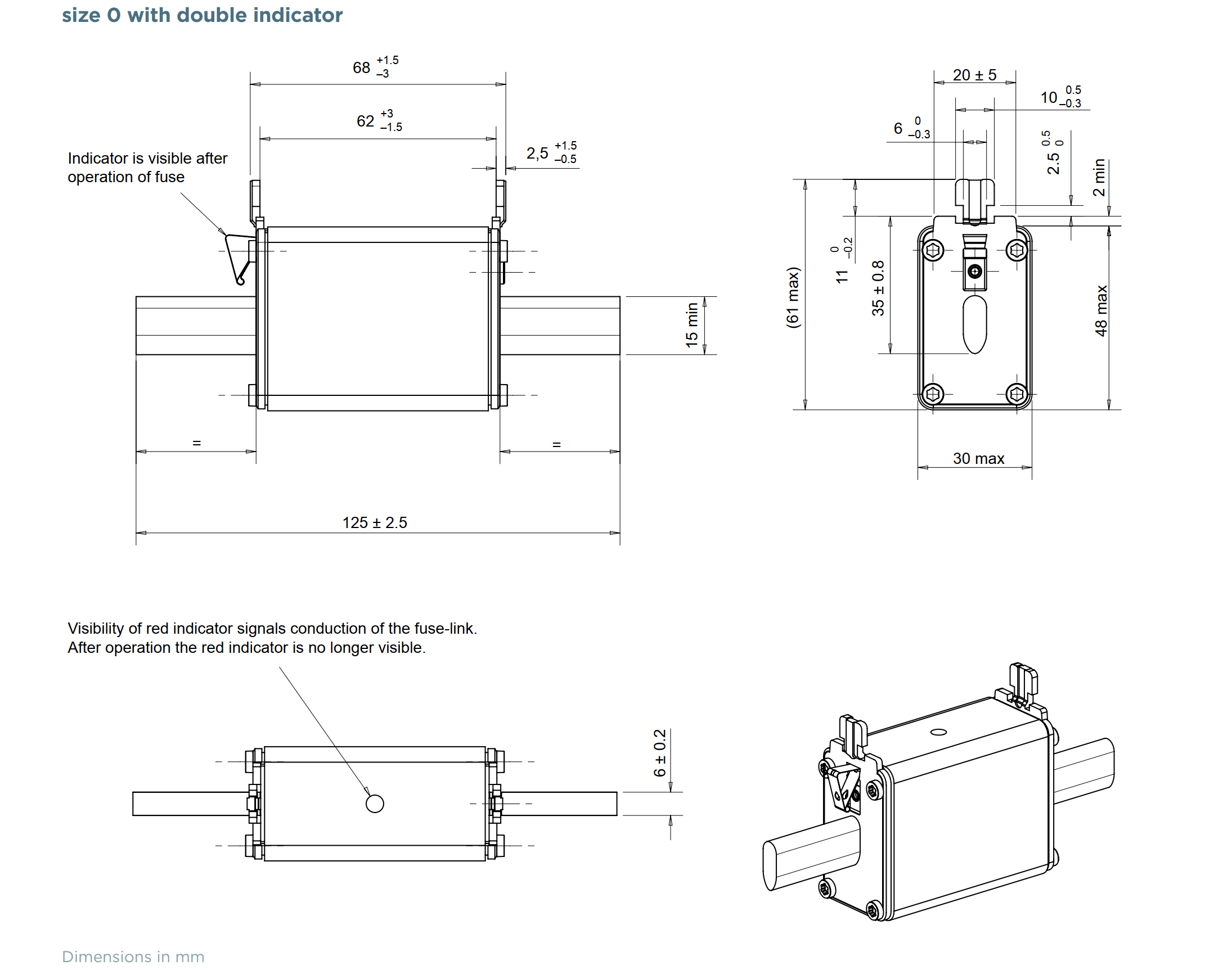

☑ 外形规格

说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

▊ 特点

• Dimensions according to DIN 43 620 parts 1 to 4
• Non-isolated gripping lugs
• Double indicator
• 0% cadmium
• aM: Partial purpose, motor circuit protection
• VDE 0636 Part 201
• IEC 60269-1 and -2

▊ 应用

• 应用于低压电力配电系统、工业控制设备、重载机械、建筑楼宇用电系统、轨道交通、光伏风电、冶金化工等行业。DIN NH系列熔断器作为标准工业级低压熔断器，用于低压电力系统的过载与短路保护，具备高分断能力、通用适配性与维护便利性。

—— ✤ ——
