▊ 概要

高思（GAOSSI^®）专业供应台湾申皓（OMRON）品牌下死点检知器（下死点検出器，Bottom dead center detector/Dei Height Detector）SD-902、SD-904系列等产品。应用于自动化冲压领域舒勒、法格、会田、小松、山田、金丰、协易等压力机/冲床。

—— ◇ ——

▣ BRIEF INTRODUCTION

• 下死点检出器
• SD-902、SD-904

※ 图片仅供参考 Pictures shown are for illustrative purposes only.

产品介绍

—— 製品紹介 | Product Introduction ——

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
下死点检知器（下死点検出器，Bottom dead center detector/Dei Height Detector/Slug Detector ）	SD-902、SD-904	—
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
DUCIS 申皓	中国台湾	—

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

名称	型号	备注
下死点检知器	SD-902	感测头SD-4012,SD-4013，感应线US-2,感测头与感测线组件SD-4011
下死点检知器	SD-904	感测头SD-4012,SD-4013，感应线US-2,感测头与感测线组件SD-4011

☑ 型号说明

• 略

提示：了解更多系列型号，可咨询客服、或点击【DUCIS 申皓】。

▊ 规格

☑ 规格参数

名称	下死点检知器	下死点检知器
型号	SD-902	SD-904
通道	2 CH	4 CH
适用温度	0～50℃	0～50℃
输出信号	继电器接点(A、B)240V 7A	继电器接点(A、B)240V 7A
电源电压	AC85V~240V50/60HZ±10%	AC85V~240V50/60HZ±10%
有线感测头长度	10CM	10CM
连接线长度	3M或5M	3M或5M
感测设定距离	0.1μm范围：0.8～1.2mm 1μm范围：0.5～2.5mm	0.1μm范围：0.8～1.2mm 1μm范围：0.5～2.5mm
最大运转速度	4000S.P.M	4000S.P.M
标准配件	传感器、感测线3M、铜块	传感器、感测线3M、铜块
重量	1.85KG	1.95KG
外型尺寸	164W94H152D	164W94H152D

☑ 产品配件

编号	SD-902	SD-904

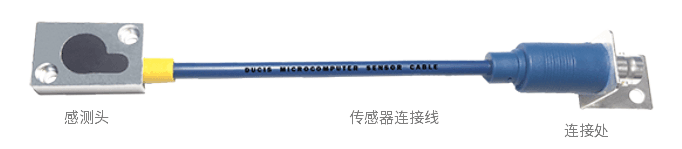

SD5001	感测头 2条	感测头 4条
SD007	感测线 2条	感测线 4条
SD009	上、下铁块 2组	上、下铁块 4组

备注：传感器连接线的标准长度为3M或5M（出厂为3M），蓝色。

说明：以上规格参数源自于产品目录或企业官网。

▊ 特点

• 最高分辨率1μ/ 0.1μ，下死点的微量位移也可检测。1μ模式下感应范围增加至2.5mm。
• 位移量可在数字显示器上显示，高精密读数工作状况容易确定。
• 数值补正功能可以当场调整，每个CH电缆长度可自由设置。
• 增加二组误送功能，可自行选择材料无料检知、挤料检知。
• 速度异常及停机时出现，或冲压时上下铁块突然脱落时出现，可选择SP或取消SP。
• 增加提前检知功能：使用在0.5mm以下且软性材料(铜料)上，提前在料屑被压平前检出异常。
• 外部定时以冲床凸轮讯号控制，内部定时以每个CH自动设定，内部角度定时不用外部凸轮及外部定时同样可检测。
• 可选择使用有效及无效装置。
• 可选择使用绝对值及平均值。
• 可进行定时检测，测试外部凸轮在定时状态下，测试一个有故障性能的传感器之状态。
• 能检测传感器的断路，传感器未连接、传感器不良、电缆断线等传感器的断路发生，输出停止信号，显示异常OP。

▊ 应用

• 应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。

—— ✤ ——
