▊ 概要
高思（GAOSSI®）专业供应日本丰澄电源（TOYOZUMI，豊澄電源）品牌JIS通用单相变压器UD11系列UD11-050A、UD11-100A、UD11-200A2、UD11-300A2、UD11-500A2、UD11-700B2、UD11-01KB2、UD11-015KB2、UD11-02KB2、UD11-03KB等产品。应用在机床、冲床、注塑机、电梯控制、包装机械、输送系统、工业自动化控制、控制柜、楼宇电气、PLC控制箱、信号系统、楼宇报警、控制与信号系统等领域。
—— ◇ ——
▣ BRIEF INTRODUCTION
- JIS通用单相变压器
- UD11系列
- UD11-050A、UD11-100A、UD11-200A2、UD11-300A2、UD11-500A2、UD11-700B2、UD11-01KB2、UD11-015KB2、UD11-02KB2、UD11-03KB
- 50VA~3000VA
- 単相単巻 100V/100V
- 日本国内向けIEC規格認定（1kVA以下JIS C-6436、1kVA超JIS C-5310/6436）
※ 图片仅供参考 Pictures shown are for illustrative purposes only.
▊ 属性
| 品名 NAME | 型号 TYPE | 系列 SERIES |
| 变压器（Transformer，トランスフォーマー） | UD11-050A、UD11-100A、UD11-200A2、UD11-300A2、UD11-500A2、UD11-700B2、UD11-01KB2、UD11-015KB2、UD11-02KB2、UD11-03KB | UD11系列 |
| 品牌 BRAND | 系别 COUNTRY | 产地 ORIGIN |
| 丰澄电源（TOYOZUMI，豊澄電源） | 日本 | 日本 |
▊ 型号
高思（GAOSSI®）专业供应以下系列型号产品：
☑ 系列型号
表1 国内向け汎用機器組込用トランス一覧（JIS）
| 特徴 | 一次電圧 | 二次電圧 | シリーズ名 |
| JIS C 5310 JIS C 6436 | 単相50/60Hz 100V系 | 70V以下 | HP、HT、HTW、1LH、BR1 |
| 100V系 | TZ11、LZ11、UD11 | ||
| 200V系 | LU12 | ||
| 単相50/60Hz 200V系 | 50V以下 | 2H、2LH、BR2 | |
| 100V系 | SD21、LD21、CHD、AD21 | ||
| 200V系 | TZ22、LZ22、UD22、ZC22 | ||
| 単相50/60Hz 400V系 | 100V系 | SD41、LD41 | |
| 200V系 | SD42、LD42 | ||
| 単相50/60Hz 500V系 | 100V系 | SD51 | |
| 200V系 | SD52 | ||
| 三相50/60Hz 200V系 スコット結線 | 2相 100V系 | SCT | |
| 三相50/60Hz 400V系 スター結線 | 三相 200V系 デルタ結線 | 3SD、3LD |
表2 TOYOZUMI 丰澄电源 IEC单相变压器 UD11系列型号
| 品名 | 電圧(V) | 出力電流(A) 100V時 | 出力電流(A) 120V時 | 容量(VA) |
| UD11-050A | 1次・2次電圧共用100/110/115/120 (0V端子共用) | 0.5 | 0.42 | 50 |
| UD11-100A | 1次・2次電圧共用100/110/115/120 (0V端子共用) | 1 | 0.83 | 100 |
| UD11-200A2 | 1次・2次電圧共用100/110/115/120 (0V端子共用) | 2 | 1.67 | 200 |
| UD11-300A2 | 1次・2次電圧共用100/110/115/120 (0V端子共用) | 3 | 2.5 | 300 |
| UD11-500A2 | 1次・2次電圧共用100/110/115/120 (0V端子共用) | 5 | 4.2 | 500 |
| UD11-700B2 | 1次・2次電圧共用100/110/115/120 (0V端子共用) | 7 | 5.8 | 700 |
| UD11-01KB2 | 1次・2次電圧共用100/110/115/120 (0V端子共用) | 10 | 8.3 | 1k |
| UD11-015KB2 | 1次・2次電圧共用100/110/115/120 (0V端子共用) | 15 | 12.5 | 1.5k |
| UD11-02KB2 | 1次・2次電圧共用100/110/115/120 (0V端子共用) | 20 | 16.7 | 2k |
| UD11-03KB | 1次・2次電圧共用100/110/115/120 (0V端子共用) | 30 | 25 | 3k |
说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。
☑ 型号说明
• 略
☑ 型号示例
UD11-050A、UD11-100A、UD11-200A2、UD11-300A2、UD11-500A2、UD11-700B2、UD11-01KB2、UD11-015KB2、UD11-02KB2、UD11-03KB
提示：了解更多系列型号，可咨询客服、参考产品目录或企业官网。
▊ 规格
☑ 规格参数
| シリーズ | UD11 | UD11 | UD11 | UD11 | UD11 | UD11 | UD11 | UD11 | UD11 | UD11 |
| 型式 | UD11-050A | UD11-100A | UD11-200A2 | UD11-300A2 | UD11-500A2 | UD11-700B2 | UD11-01KB2 | UD11-015KB2 | UD11-02KB2 | UD11-03KB |
| 相数 | 1相 単巻 | 1相 単巻 | 1相 単巻 | 1相 単巻 | 1相 単巻 | 1相 単巻 | 1相 単巻 | 1相 単巻 | 1相 単巻 | 1相 単巻 |
| 周波数 | 50Hz /60Hz | 50Hz /60Hz | 50Hz /60Hz | 50Hz /60Hz | 50Hz /60Hz | 50Hz /60Hz | 50Hz /60Hz | 50Hz /60Hz | 50Hz /60Hz | 50Hz /60Hz |
| 1次電圧 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 |
| 2次電圧 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 | 100/110/115/120 |
| 容量 VA | 50 | 100 | 200 | 300 | 500 | 700 | 1000 | 1500 | 2000 | 3000 |
| 絶縁抵抗 | 100MΩ以上 | 100MΩ以上 | 100MΩ以上 | 100MΩ以上 | 100MΩ以上 | 100MΩ以上 | 100MΩ以上 | 100MΩ以上 | 100MΩ以上 | 100MΩ以上 |
| 耐電圧 | 1.5kV | 1.5kV | 1.5kV | 1.5kV | 1.5kV | 1.5kV | 1.5kV | 1.5kV | 1.5kV | 1.5kV |
| 層間耐電圧 | 2倍 400 Hz 18秒間 | 2倍 400 Hz 18秒間 | 2倍 400 Hz 18秒間 | 2倍 400 Hz 18秒間 | 2倍 400 Hz 18秒間 | 2倍 400 Hz 18秒間 | 2倍 400 Hz 18秒間 | 2倍 400 Hz 18秒間 | 2倍 400 Hz 18秒間 | 2倍 400 Hz 18秒間 |
| 電圧偏差 | ±5%以内 | ±5%以内 | ±5%以内 | ±5%以内 | ±5%以内 | ±5%以内 | ±5%以内 | ±5%以内 | ±5%以内 | ±5%以内 |
| 絶縁の種類 | A種絶縁 | A種絶縁 | A種絶縁 | A種絶縁 | A種絶縁 | B種絶縁 | B種絶縁 | B種絶縁 | B種絶縁 | B種絶縁 |
| RoHS指令 | 適合 | 適合 | 適合 | 適合 | 適合 | 適合 | 適合 | 適合 | 適合 | 適合 |
| 使用温度 | -10~40℃ | -10~40℃ | -10~40℃ | -10~40℃ | -10~40℃ | -10~40℃ | -10~40℃ | -10~40℃ | -10~40℃ | -10~40℃ |

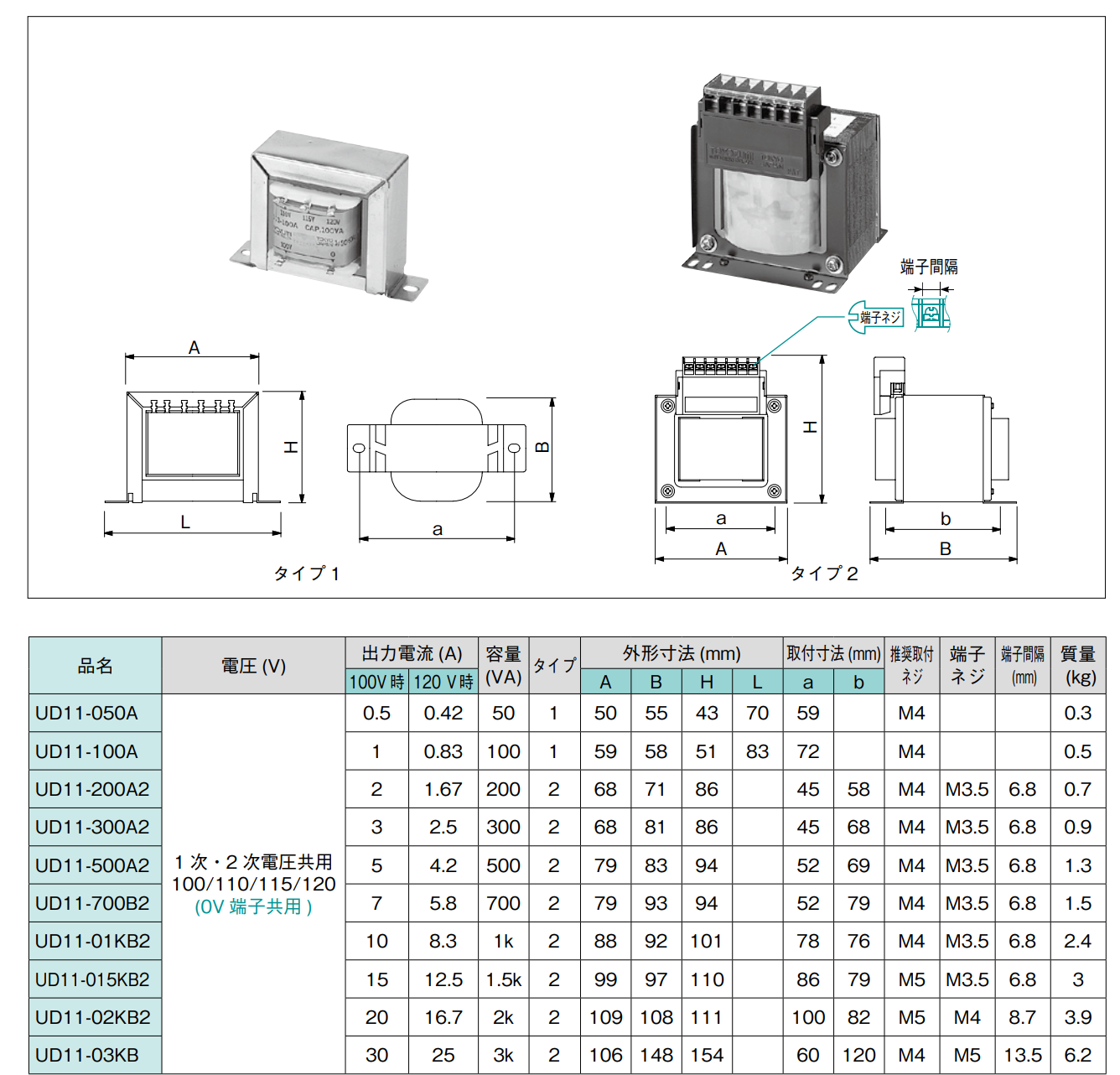

☑ 外形规格
说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。
▊ 特点
• 単相 単巻 50/60Hz
• 耐電圧 AC1.5kV
• 適用規格 1kVA以下JIS C-6436、1kVA超JIS C-5310/6436
• 50VA～500VAはA種絶縁（温度上昇60℃以下）、700VA～3kVAはB種絶縁（温度上昇80℃以下）
• アップダウン兼用
• RoHS指令対象10物質非含有
▊ 应用
• 应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。
