▊ 概要

高思（GAOSSI^®）专业供应日本丰澄电源（TOYOZUMI，豊澄電源）品牌噪音防止变压器NT22系列NT22-02KE、NT22-03KE、NT22-05KF等产品，与传统的静电屏蔽变压器相比，具有更高的噪声衰减能力，其作为绝缘变压器的性能也与传统的绝缘变压器相当或更好，线圈和铁心之间的耐电压为3kV/1分钟。它不仅可以防止来自电源线路的噪声侵入，还能防止作为噪声源的负载设备向电源线路的噪声侵入。应用在机床、冲床、注塑机、电梯控制、包装机械、输送系统、工业自动化控制、控制柜、楼宇电气、PLC控制箱、信号系统、楼宇报警、控制与信号系统等领域。

—— ◇ ——

※ 图片仅供参考 Pictures shown are for illustrative purposes only.

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
变压器（Transformer，トランスフォーマー）	NT22-02KE、NT22-03KE、NT22-05KF	NT22系列
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
丰澄电源（TOYOZUMI，豊澄電源）	日本	日本

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

表1 国内向け汎用機器組込用ノイズ防止トランス一覧

特徴	一次電圧	二次電圧	シリーズ名
ノイズ防止	単相50/60Hz 100V系	100V系	NR11、NT11、NA11
	単相50/60Hz 200V系	100V系	NR21、NT21、NA21
		200V系	NR22、NT22、NA22
	単相50/60Hz 400V系	100V系	NA41
		200V系	NA42

表2 TOYOZUMI 丰澄电源 噪音防止变压器 NT22系列型号

品名	1次電圧(V)	2次電圧(V)	2次電流(A)	容量(VA)	絶縁種
NT22-02KE	200	200	10	2k	E種
NT22-03KE	200	200	15	3k	E種
NT22-05KF	200	200	25	5k	F種

说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

☑ 型号说明

• 略

☑ 型号示例

• 略

提示：了解更多系列型号，可咨询客服、参考产品目录或企业官网。

▊ 规格

☑ 规格参数

シリーズ	NT22	NT22	NT22
型式	NT22-02KE	NT22-03KE	NT22-05KE
相数	1相 複巻	1相 複巻	1相 複巻
周波数	50Hz /60Hz	50Hz /60Hz	50Hz /60Hz
1次電圧	200V	200V	200V
2次電圧	200V	200V	200V
2次電流	10A	15A	25A
容量	2kVA	3kVA	5kVA
絶縁抵抗	負荷前にてDC500V絶縁抵抗計で測定し､各巻線間及び巻線と鉄心(ｹｰｽ.金具)間の絶縁抵抗は 100MΩ以上である事	負荷前にてDC500V絶縁抵抗計で測定し､各巻線間及び巻線と鉄心(ｹｰｽ.金具)間の絶縁抵抗は 100MΩ以上である事	負荷前にてDC500V絶縁抵抗計で測定し､各巻線間及び巻線と鉄心(ｹｰｽ.金具)間の絶縁抵抗は 100MΩ以上である事
耐電圧	各巻線間､巻線と鉄心間にAC50Hz3kVを1分間加えて異常無き事	各巻線間､巻線と鉄心間にAC50Hz3kVを1分間加えて異常無き事	各巻線間､巻線と鉄心間にAC50Hz3kVを1分間加えて異常無き事
層間耐電圧	2倍400Hz18秒間	2倍400Hz18秒間	2倍400Hz18秒間
電圧偏差	定格動作状態において各電圧と定格電圧との許容差は±5%以内でなければならない	定格動作状態において各電圧と定格電圧との許容差は±5%以内でなければならない	定格動作状態において各電圧と定格電圧との許容差は±5%以内でなければならない
絶縁の種類	E種絶縁	E種絶縁	F種絶縁
RoHS指令	適合	適合	適合
周囲条件	温度:-10~40℃,湿度:45~85%RH 但し､結露･氷結なきこと	温度:-10~40℃,湿度:45~85%RH 但し､結露･氷結なきこと	温度:-10~40℃,湿度:45~85%RH 但し､結露･氷結なきこと

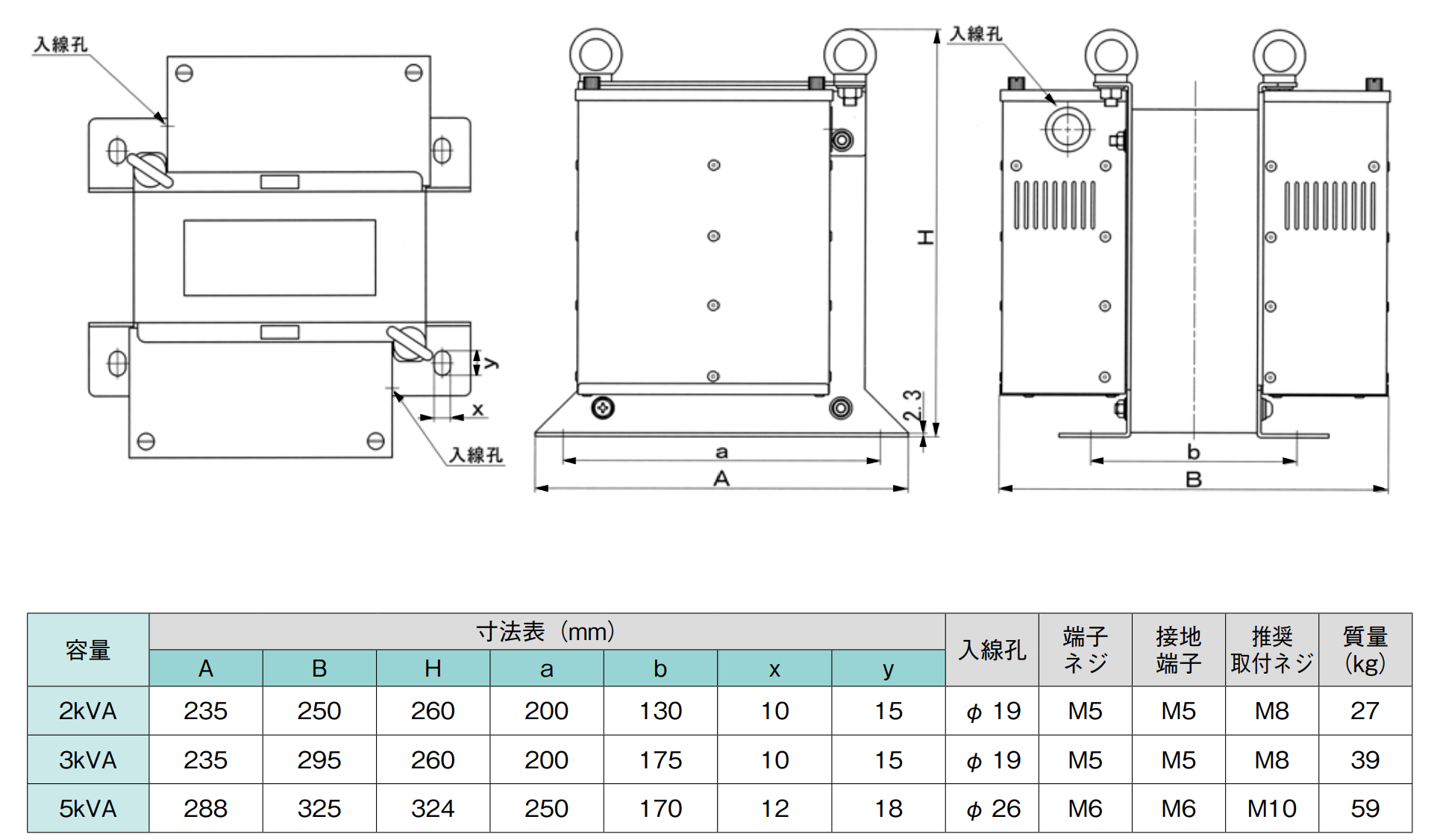

☑ 外形规格

说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

▊ 特点

• 単相 複巻 50/60Hz
• 2kVAから3kVAはE種絶縁（温度上昇75℃ 以下）、5kVAはF種絶縁（温度上昇100℃ 以下）
• 耐電圧AC3kV
• 1次-2次間に静電シールド付
• RoHS指令対象10物質非含有

▊ 应用

• 应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。
