▊ 概要

高思（GAOSSI^®）专业供应韩国三元ACT（SAMWON ACT，삼원액트）品牌远程IO终端（Remote I/O Terminal）EST系列EST-DIT16、EST-DOT16N、EST-DHT16N、EST-DIT32、EST-DOT32N、EST-DHT32N、EST-DIE16N、EST-DOE16N、EST-DHE16N、EST-DIE32N、EST-DOE32N、EST-DHE32N等产品。支持多种拓扑结构（线型、总线型、树型、星型）的高性能工业以太网，相比传统Y型/O型端子台，作业速度显著提升，大幅减少布线工时。应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。

—— ◇ ——

▣ BRIEF INTRODUCTION

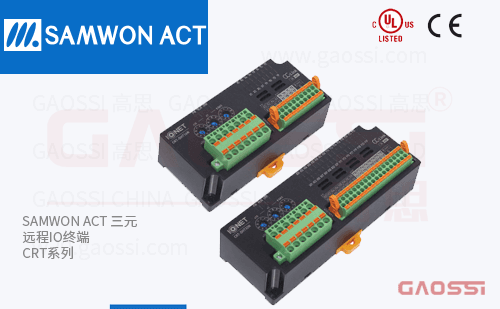

远程IO终端（Remote I/O Terminal）
EST系列
EST-DIT16、EST-DOT16N、EST-DHT16N、EST-DIT32、EST-DOT32N、EST-DHT32N、EST-DIE16N、EST-DOE16N、EST-DHE16N、EST-DIE32N、EST-DOE32N、EST-DHE32N
EtherCAT Slave Terminal
支持多种拓扑结构（线型、总线型、树型、星型）的高性能工业以太网

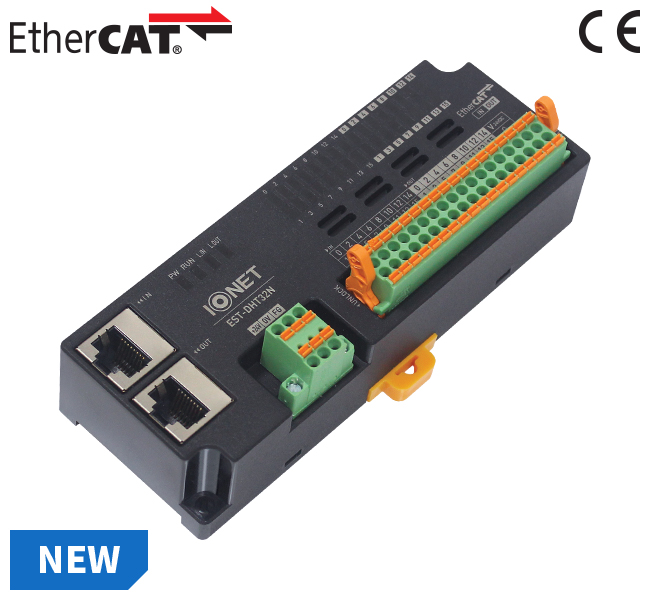

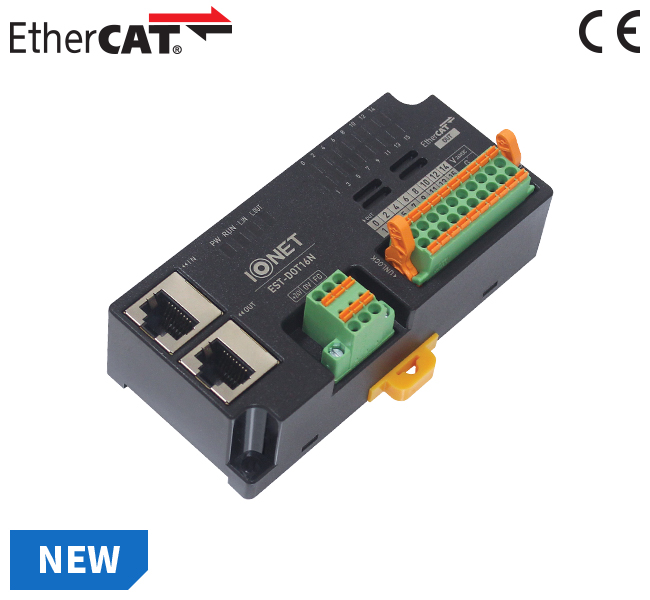

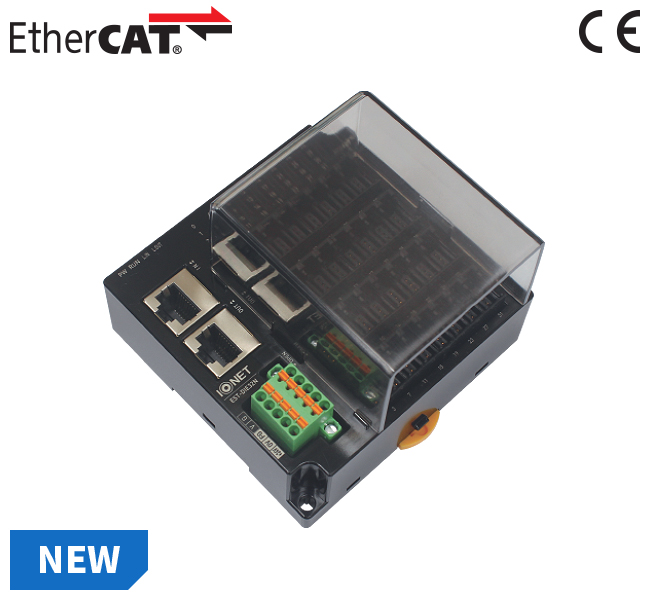

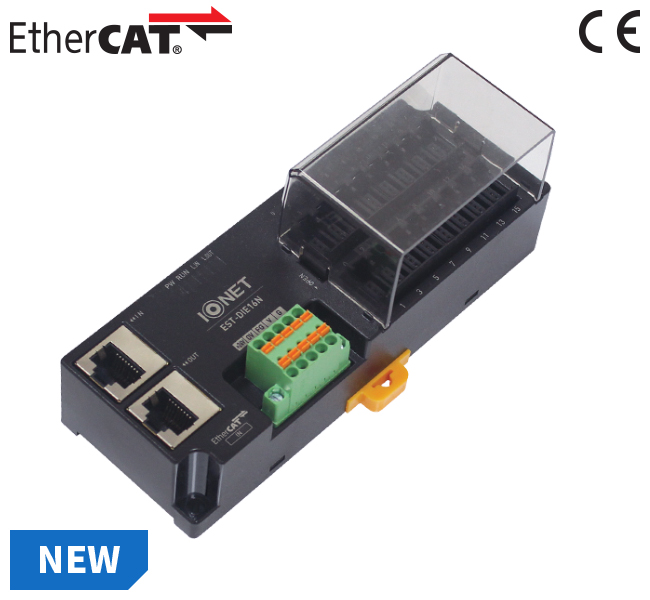

※ Pictures shown are for illustrative purposes only.

产品介绍

—— 製品紹介 | Product Introduction ——

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
远程IO终端（Remote I/O Terminal）	EST-DIT16、EST-DOT16N、EST-DHT16N、EST-DIT32、EST-DOT32N、EST-DHT32N、EST-DIE16N、EST-DOE16N、EST-DHE16N、EST-DIE32N、EST-DOE32N、EST-DHE32N	EST系列
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
三元ACT（SAMWON ACT，삼원액트）	韩国	釜山

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

모델명	점수	I/O방식	Common방식	Interface Power측	Interface I/O측	제품치수 (WDmm)	취부방법	인증
EST-DIT16	16점	Input	NPN PNP	3.5Pitchplugable Push-inspring con./3p,dual	3.5Pitchplugable Push-inspring con./20p	105.0 50.0	Screw체결/ DINRail (Chanel)	CE
EST-DOT16N	16점	Output	NPN	3.5Pitchplugable Push-inspring con./3p,dual	3.5Pitchplugable Push-inspring con./20p	105.0 50.0	Screw체결/ DINRail (Chanel)	CE
EST-DHT16N	16점	In/Output	NPN	3.5Pitchplugable Push-inspring con./3p,dual	3.5Pitchplugable Push-inspring con./20p	105.0 50.0	Screw체결/ DINRail (Chanel)	CE
EST-DIT32	32점	Input	NPN PNP	3.5Pitchplugable Push-inspring con./3p,dual	3.5Pitchplugable Push-inspring con./36p	135.0 50.0	Screw체결/ DINRail (Chanel)	CE
EST-DOT32N	32점	Output	NPN	3.5Pitchplugable Push-inspring con./3p,dual	3.5Pitchplugable Push-inspring con./36p	135.0 50.0	Screw체결/ DINRail (Chanel)	CE
EST-DHT32N	32점	In/Output	NPN	3.5Pitchplugable Push-inspring con./3p,dual	3.5Pitchplugable Push-inspring con./36p	135.0 50.0	Screw체결/ DINRail (Chanel)	CE
EST-DIE16N	16점	Input	NPN	3.5Pitchplugable Push-inspring con./5p,dual	e-con EC-3SP4 3PFrmale16	135.0 50.0	Screw체결/ DINRail (Chanel)	CE
EST-DOE16N	16점	Output	NPN	3.5Pitchplugable Push-inspring con./5p,dual	e-con EC-3SP4 3PFrmale16	135.0 50.0	Screw체결/ DINRail (Chanel)	CE
EST-DHE16N	16점	In/Output	NPN	3.5Pitchplugable Push-inspring con./5p,dual	e-con EC-3SP4 3PFrmale16	135.0 50.0	Screw체결/ DINRail (Chanel)	CE
EST-DIE32N	32점	Input	NPN	3.5Pitchplugable Push-inspring con./5p,dual	e-con EC-3SP4 3PFemale32	95.0 92.0	Screw체결/ DINRail (Chanel)	CE
EST-DOE32N	32점	Output	NPN	3.5Pitchplugable Push-inspring con./5p,dual	e-con EC-3SP4 3PFemale32	95.0 92.0	Screw체결/ DINRail (Chanel)	CE
EST-DHE32N	32점	In/Output	NPN	3.5Pitchplugable Push-inspring con./5p,dual	e-con EC-3SP4 3PFemale32	95.0 92.0	Screw체결/ DINRail (Chanel)	CE

说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

☑ 型号说明

• 略

☑ 型号示例

EST-DIT16

提示：了解更多系列型号，可咨询客服、参考产品目录或企业官网。

备注：无库存时货期为6周左右，特殊情况可以国际快递加急。

▊ 规格

☑ 规格参数

케이스	Polycarbonate
기판	Epoxy1.6t
단자대	PA66
e-con	PA66
도전판	Cualloy
스프링	Stainlesssteel
터미널적합전선 단선	0.5~1.5㎟
터미널적합전선 연선	UL:16~24AWG/IEC:0.5~1.5㎟
e-con적합전선	UL:26~20AWG
사용주위온도	-10℃~+50℃(결로가없을것

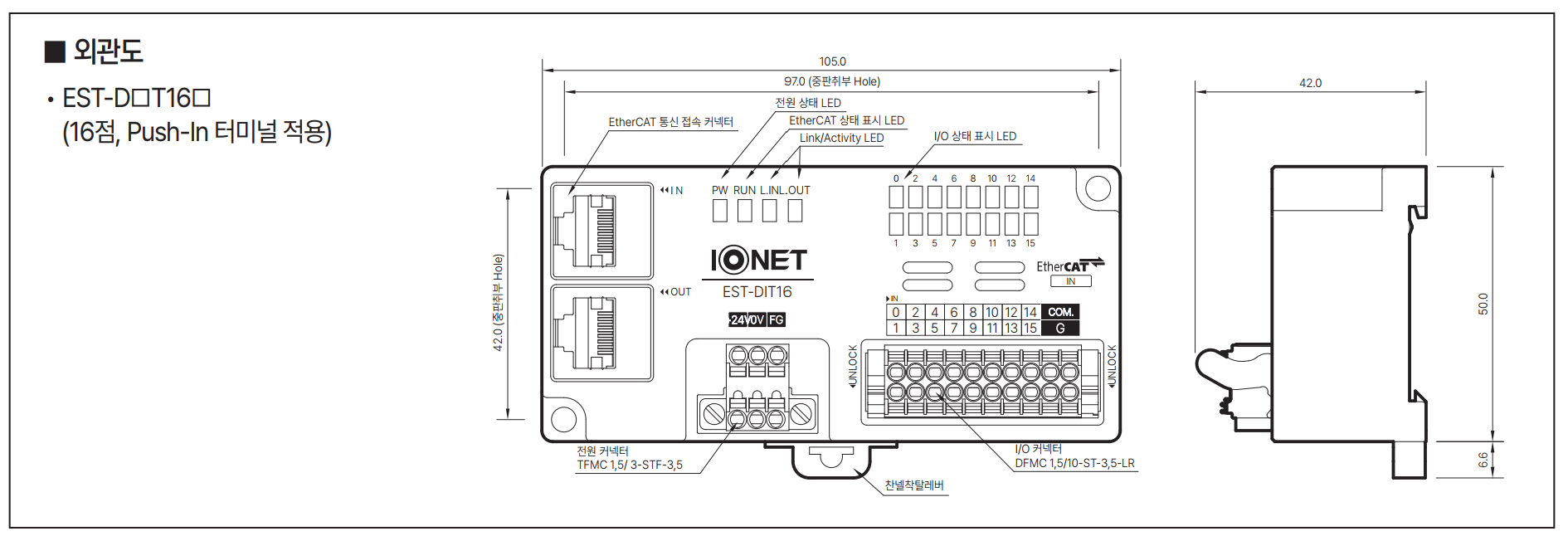

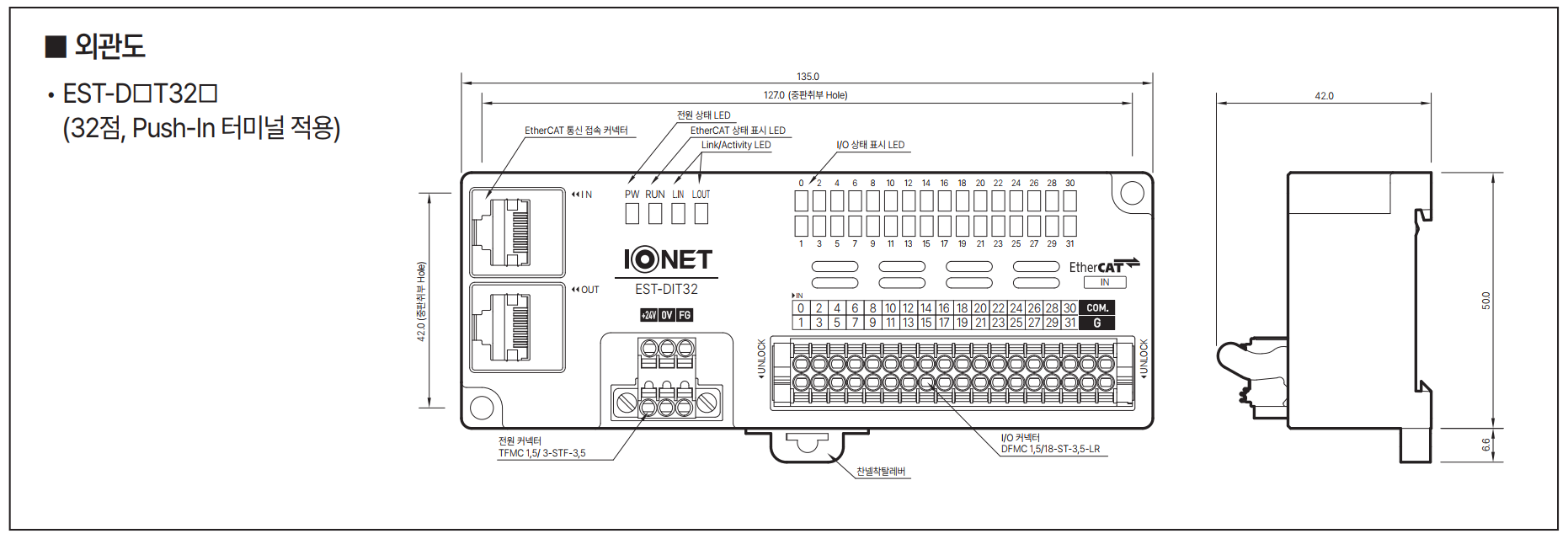

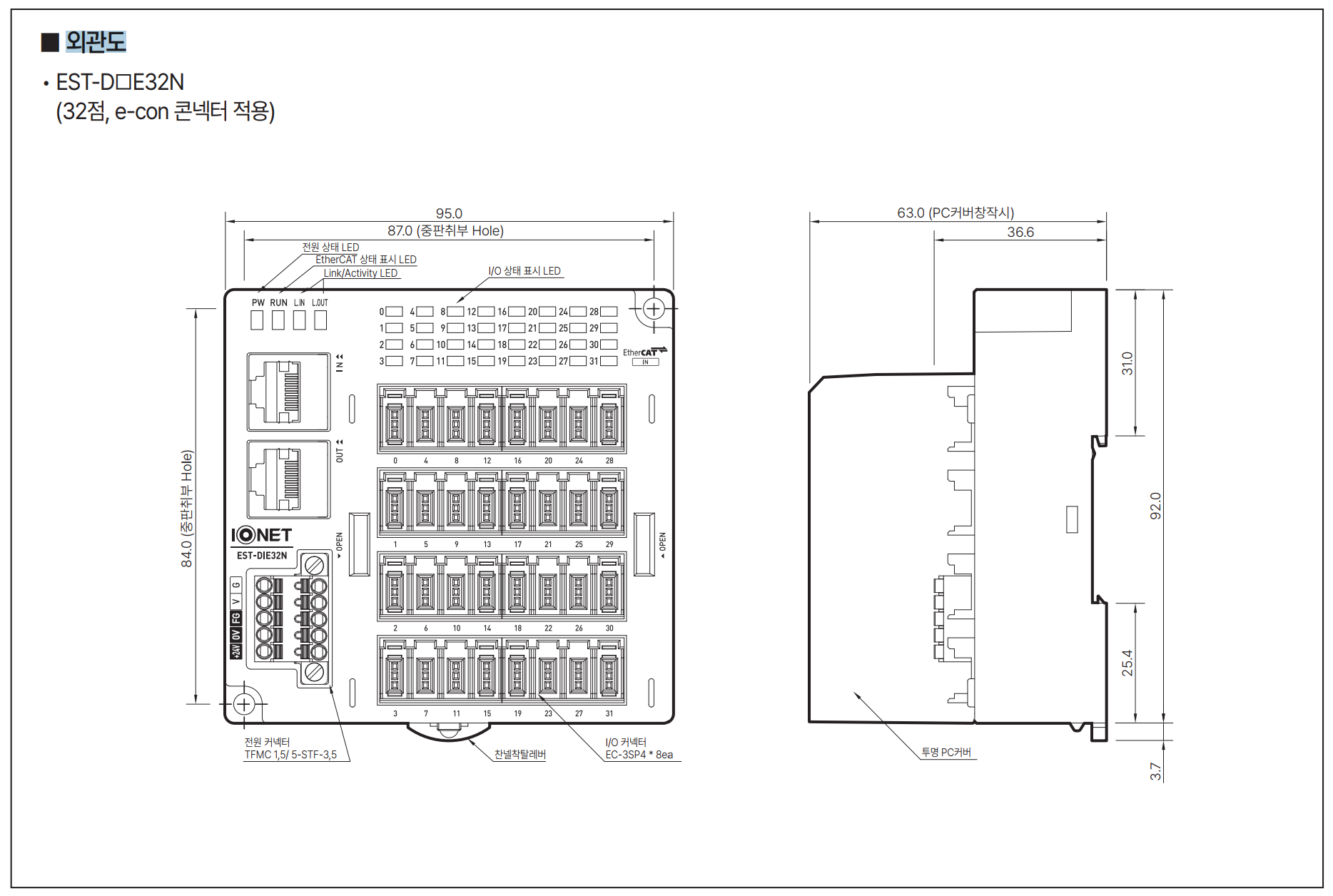

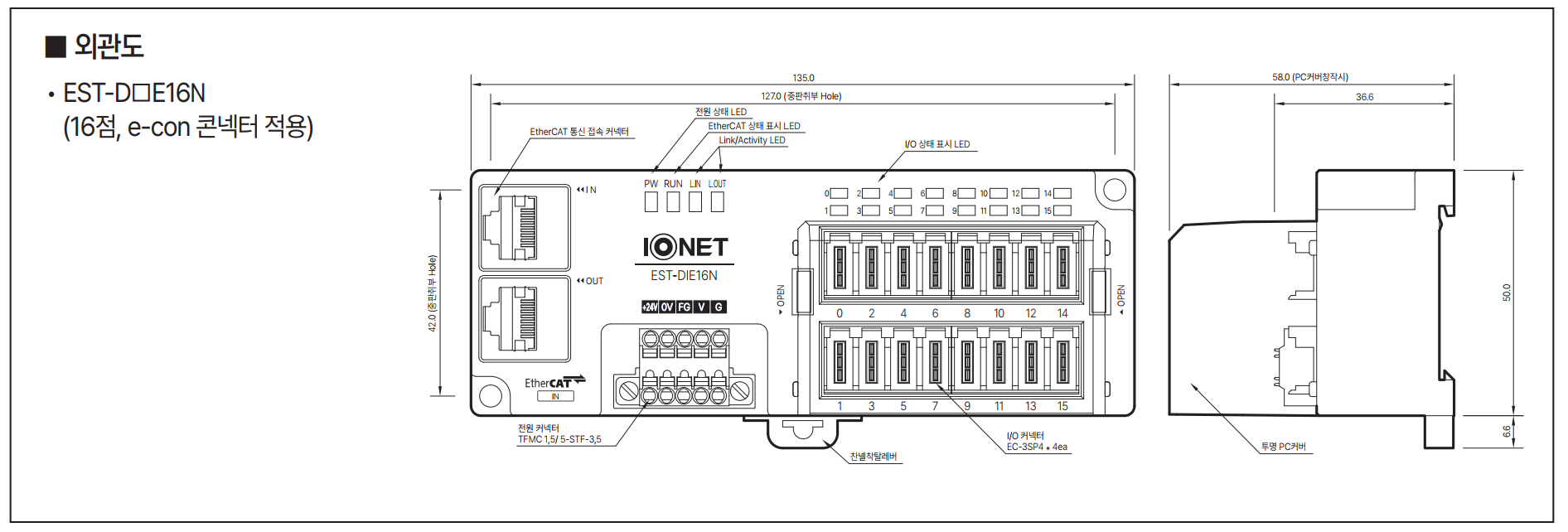

☑ 外形规格

说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

▊ 特点

• EtherCAT从站终端
支持多种拓扑结构（线型、总线型、树型、星型）的高性能工业以太网
EtherCAT通信I/O终端
• 丰富的产品系列
提供32点、16点分离式接线端子或e-con连接方式，涵盖输入型、输出型、输入输出混合型I/O产品系列
• 提升布线效率
配备推入式无螺钉端子台与标准e-con连接器两种型号
相比传统Y型/O型端子台，作业速度显著提升，大幅减少布线工时
• 负载侧端子排分离式
更换远程I/O时无需拆卸端子排布线，仅需分离端子部分即可更换，维护保养便捷
• 通过EN IEC 61000-6-2及EN IEC 61000-6-4电磁兼容性(EMC)认证

▊ 应用

• 应用在汽车、光伏、机床、冲床/压力机、车辆、钢铁、建筑、机械设备、电气设备、电子、通讯、医疗器械等行业。

—— ✤ ——
