▊ 概要

高思（GAOSSI^®）专业供应法国美尔森（MERSEN）品牌高速方体型熔断器（Square Body High-Speed Fuse）Z330026 – DN000UB69V160V等产品。应用于变频器、储能系统、新能源车、光伏逆变器、UPS系统、轨道交通、风力发电变流系统、工业电源、直流电机系统等高端电力电子领域。

—— ◇ ——

※ Pictures shown are for illustrative purposes only.

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
高速方体型熔断器（Square Body High-Speed Fuse）	Z330026 – DN000UB69V160V	DN000UB
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
美尔森（MERSEN）	法国	—

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

Size 000 DIN80, vertical body, with indicator

Catalog number	Item number	Rated voltage AC (IEC / UL)	Rated voltage DC (UL)	Rated current In	Pre-arcing I²t	Clearing I²t at Rated Voltage	Rated breaking capacity AC	Power dissipation at In	Package	Weight
DN000UB69V80V	W330023	690 V	320 V	80 A	390 A²s	2500 A²s	200 kA	21 W	6	0.13 kg
DN000UB69V100V	X330024	690 V	320 V	100 A	690 A²s	4200 A²s	200 kA	23 W	6	0.13 kg
DN000UB69V125V	Y330025	690 V	320 V	125 A	1310 A²s	8900 A²s	200 kA	26 W	6	0.13 kg
DN000UB69V160V	Z330026	690 V	320 V	160 A	2680 A²s	16000 A²s	200 kA	31 W	6	0.13 kg
DN000UB69V200V	A330027	690 V	320 V	200 A	5250 A²s	31500 A²s	200 kA	36 W	6	0.13 kg
DN000UB69V250V	B330028	690 V	320 V	250 A	9860 A²s	52000 A²s	200 kA	45 W	6	0.13 kg
DN000UB69V315V	C330029	690 V	320 V	315 A	15420 A²s	82000 A²s	200 kA	58 W	6	0.13 kg
DN000UB50V350V	W330115	500 V	320 V	350 A	22400 A²s	110000 A²s	120 kA	58 W	6	0.13 kg
DN000UB50V400V	E330192	500 V	320 V	400 A	33180 A²s	160000 A²s	120 kA	66 W	6	0.13 kg

说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

☑ 型号说明

• 略

☑ 型号示例

• 略

提示：了解更多系列型号，可咨询客服、参考产品目录或企业官网。

▊ 规格

☑ 规格参数

Caractéristiques produit

Numéro d’article	Z330026
Numéro de catalogue	DN000UB69V160V
Description	Fusible ultra rapide à corps carré Protistor® Taille NH 000 aR 690VAC CEI 160A Indicateur visuel Couteaux DIN 80
Code EAN / UPC	3605340360837
Tension nominale AC UL	690 V
Tension nominale DC UL	320 V
Tension nominale AC CEI	690 V
Courant assigné	160 A
Conforme à ROHS	Oui
AC ou DC	AC/DC
Vitesse/Caractéristique	aR
Taille du fusible	NH000
Montage	Boulonné
I2t total de coupure à tension nominale	16000 A²s
I2t de fusion	2680 A²s
AC Max I.R./Breaking Capacity: I1	200 kA
Système d’indication	Oui
Type de système d’indication	Indicateur visuel
Connexion / Matériel terminal	Cuivre argenté
Type de Connexion / Borne	Couteaux DIN 80
Largeur du produit	20 mm
Longueur du produit	100 mm
Hauteur du produit	38.5 mm
Quantité du pack de vente	3 EA
Poids du pack de vente	0.3759 kg
Largeur du pack de vente	110 mm
Longueur du pack de vente	130 mm
Hauteur du pack de vente	80 mm
Groupe de produits	Fusibles de protection pour semiconducteurs
Poids du produit	0.1253 kg
Power Dissipation at Rated Current Value	31 W

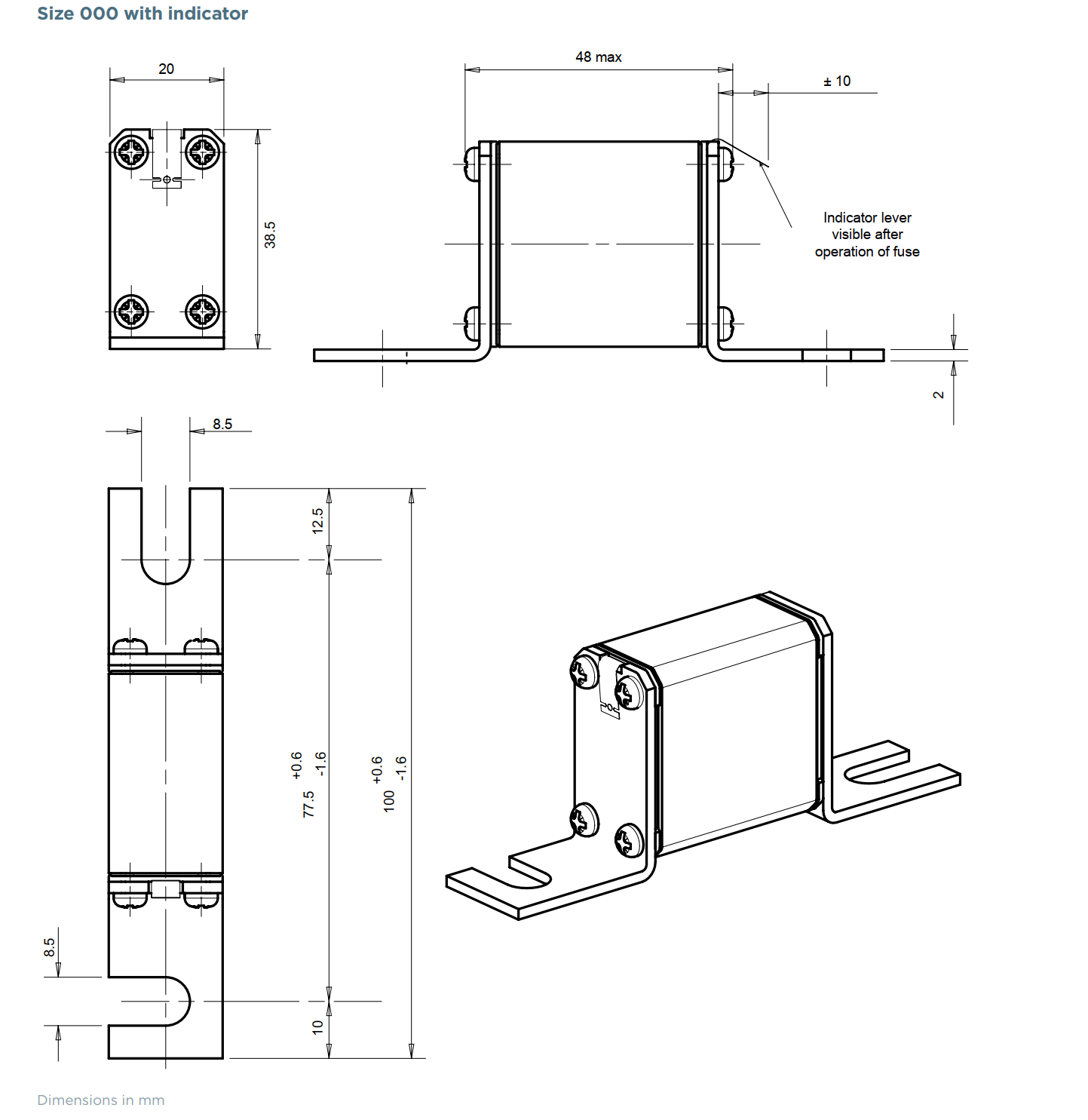

☑ 外形规格

说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

▊ 特点

• aR Class according to IEC 60269-4 and VDE 636-23
• Very low I²t for improved semiconductor protection
• Ultra fast acting
• Superior cycling capability

▊ 应用

• 应用于变频器、储能系统、新能源车、光伏逆变器、UPS系统、轨道交通、风力发电变流系统、工业电源、直流电机系统等高端电力电子领域。高速方体型熔断器（Square Body High-Speed Fuse） 是其 Protistor® 系统中的高端产品，专为大功率半导体器件（如IGBT、SCR、二极管）设计的熔断器，具备极高的分断能力、极低的I²t值和快速响应能力。能有效保护昂贵的IGBT、SCR、二极管等半导体器件，是高可靠工业系统的核心保护元件。
