VALCOM 沃康 圧力计 NSMS-A6VB系列 卫生型双线传输数字压力表 サニタリ型2線伝送デジタル圧力計

▊ 概要

高思（GAOSSI^®）专业供应日本沃康（バルコム，VALCOM）品牌卫生型压力表（サニタリ圧力計，Sanitary Pressure Sensor）NSMS-A6VB系列等产品。应用在汽车、机床、冲床/压力机、液压、土木机械、建筑机械、工业机械、橡胶成型、钢铁、造纸、半导、电子、水处理、食品、医疗等行业。

—— ◇ ——

※ Pictures shown are for illustrative purposes only.

▊ 属性

品名 NAME	型号 TYPE	系列 SERIES
卫生型压力表（サニタリ圧力計，Sanitary Pressure Sensor）	—	NSMS-A6VB系列
品牌 BRAND	系别 COUNTRY	产地 ORIGIN
沃康（バルコム，VALCOM）	日本	日本

▊ 型号

高思（GAOSSI^®）专业供应以下系列型号产品：

☑ 系列型号

• 略

说明：以上系列型号源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

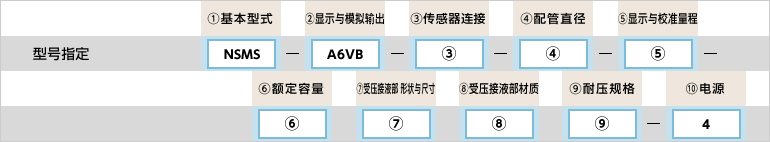

☑ 型号说明

型号选择	核对	型号	规格
1.基本型式	○	NSMS	高温型：接液部温度范围　-5～150℃
2.显示与模拟输出	○	A6VB	4～20mA（双线式）　输出比例可调式 响应性：阻尼(软过滤器)初始设定2秒(0.5Hz) 显示部 带背光 允许负载电阻：电源电压DC24V时 380Ωmax.
3.传感器连接		AS	传感器下置直接连接
		PB05	传感器分离式(显示部～传感器间电缆 5m)
		PB10	传感器分离式(显示部～传感器间电缆 10m)
4.管道直径	○	50A	显示部分安装固定配管直径 φ60.5mm
5.显示与校准量程		正压与负压	⑥请指定额定容量【 】内的数值与单位 ※负压的情况下请加（ ）
		连成压	连成压(±校准量程的情况)(※2)
6.额定容量		005	50kPa 指定校准量程【50.0kPa】
		010	100kPa 指定校准量程【100.0kPa】
		020	200kPa 指定校准量程【200kPa】 连成【(-100～200)kPa】(※2)
		021	200kPa 指定校准量程【(-100～200)kPa】(※2) (连成压时，如果使用时“重视负压”，请指定此型号)
		030	300kPa 指定校准量程【300kPa】 连成【(-100～300)kPa】(※2)
		031	300kPa 指定校准量程【(-100～300)kPa】(※2) (连成压时，如果使用时“重视负压”，请指定此型号)
		050	500kPa 指定校准量程【500kPa】
		100	1000kPa 指定校准量程【1000kPa】
		300	3MPa 指定校准量程【3.00MPa】(按订单生产) (耐压150%R.C. ISO盖型螺母・仅螺丝固定座)
7.受压接液部 形状与尺寸		F1	金属箍接头 1.5S
		F2	金属箍接头 2S
		F3	金属箍接头 2.5S【按订单生产】
		F4	金属箍接头 3S【按订单生产】
		F6	金属箍接头 4S【按订单生产】
		V50A	VARIVENT DN50【按订单生产】
		V65A	VARIVENT DN65【按订单生产】
		V80A	VARIVENT DN80【按订单生产】
		V100A	VARIVENT DN100【按订单生产】
		R1	ISO 盖型螺母 1.5S【按订单生产】带六角螺母(HEX61)
		R2	ISO 盖型螺母 2S【按订单生产】带六角螺母属(HEX76)
		M0	螺纹安装型单体　附带专用O型圈1支
		M1	JIS20K50A带法兰　附带专用O型圈1支
		M2	JIS20K80A带法兰　附带专用O型圈1支
8.受压接液部材质		无填写	SUS316L 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑥支持全部额定容量 ⑦受压接液部 支持全部形状与尺寸
		HS1	Hastelloy哈氏合金C-276同级 电解复合研磨(Rz0.7µm・Ra0.2µm) ⑥可以从额定容量内 030・050・100中选择 ⑦可以从受压接液部 形状与尺寸内 F1 · F2 · F3 · M0中选择	【按订单生产】 不支持负压与连成压
		J4L	SUS329J4L 抛光(#400) ⑥可以从额定容量内 030 、 050 、100 中选择 ⑦可以从受压接液部 形状与尺寸内 F1 · F2 · F3 · M0中选择
9.耐压规格		H	400%R.C.(不能选择3Mpa)
		无填写	150%R.C.（仅3MPa）
10.电源	○	4	DC24V (DC15.64～26.5V)耗电量 约23mA

☑ 型号示例

• 略

提示：了解更多系列型号，可咨询客服、参考产品目录或企业官网。

▊ 规格

☑ 规格参数

规格1（传感器部）

受压接液部的形状与尺寸	ISO金属箍接头、VARIVENT、ISO盖型螺母、其他特殊订货产品
额定容量	50kPa～3MPa
受压接液部材质	SUS316L、Hastelloy哈氏合金C-276同级材料、SUS329J4L
接液部表面处理	根据受压接液部材质
允许过载	400%R.C.（额定容量3MPa：150%R.C.）
破壊耐圧	1000%R.C.（额定容量3MPa：300%R.C.）

规格2（放大器部分+传感器部分）

精度(※1) （包含非线性、滞后、重复性）	±0.5%F.S.±1digit. 10〜20%R.C.比例缩放时：±1%F.S.±1digit.
温度补偿范围（接液部）	-5～150℃（测量介质温度）
允许温度范围（接液部）	-5～150℃（测量介质温度）
零点的温度影响	±0.5%R.C./10℃以下
输出的温度影响	±0.5%R.C./10℃以下
环境温湿度范围	温度0～50℃（放大器·显示部）、湿度0～90%RH（不可结露）
材质	铸铝（外壳材质）、SUS304（散热片）
防护结构	IP67防护等级
质量	约900g(包含传感器部/ISO金属箍接头2S的情况)
配件	使用说明书1份、试验报告、电缆格兰头 PB型专用支架、U形螺栓、固定螺母

（※1）金属箍接头形状在夹紧后实施调零。

显示规格

显示	7段4位LCD显示 字符高：约12.7mm
显示范围	根据出厂时设定(最大-1999～1999)
显示更新速度	约3.5次/sec.
响应时间	衰减常数 从0.2, 0.5, 1, 2, 4, 8, 16, 32, 64 秒(63%到達时間)中选择 (最大值/最小值存储不取决于显示更新速度)

模拟输出规格

模拟输出	4～20mA 双线式 (10～100%R.C.比例缩放可)
输出範囲	约3～22mA
允许负载电阻	电源电压DC24V时 380Ωmax.
响应时间	衰减常数 从0.2, 0.5, 1, 2, 4, 8, 16, 32, 64 秒(63%到達时間)中选择

☑ 外形规格

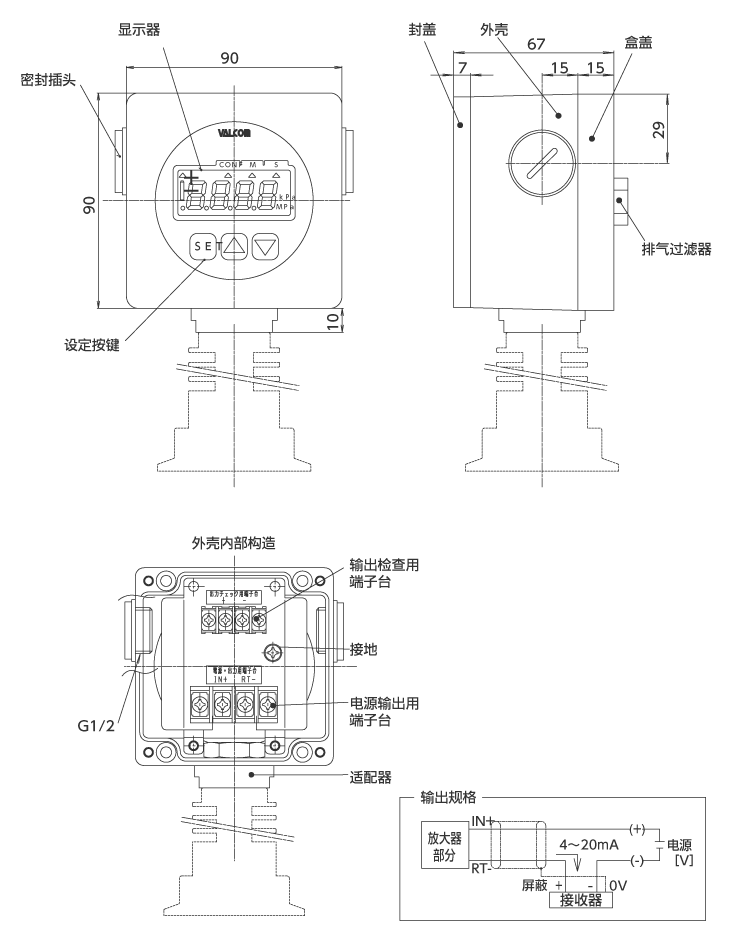

直接连接传感器（单位：mm）

---

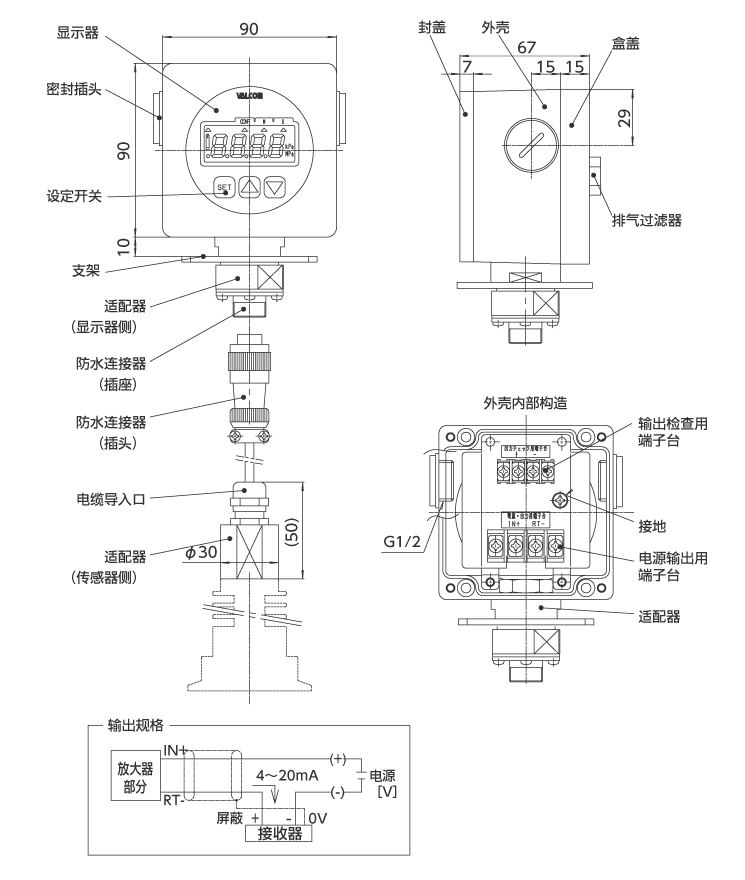

传感器分离式（单位：mm）

---

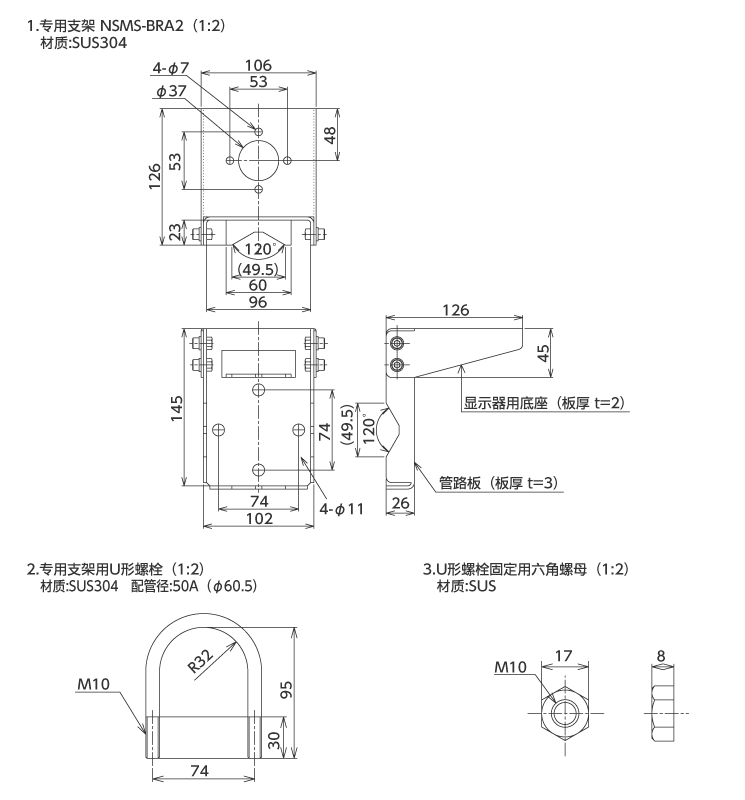

配件清单（单位：mm）

说明：以上规格参数源自于产品目录或企业官网。如有发生变更，恕不另行通知，具体可参考官网、产品目录或官方通告。

▊ 特点

• 输出4～20mA(双线式)比例缩放功能付(负压／连成压／也可反向输出)
• 考虑到耐环境性能的IP67等级产品
• 高强度受压面
• 不使用封入液的安全放心的结构
• 标准功能（阻尼功能付、回路检查功能、FIX零点、一键零点调整、最大值／最小值显示、搭载异常时的输出超限设定等各种功能）

▊ 应用

• 应用在汽车、机床、冲床/压力机、液压、土木机械、建筑机械、工业机械、橡胶成型、钢铁、造纸、半导、电子、水处理、食品、医疗等行业。
